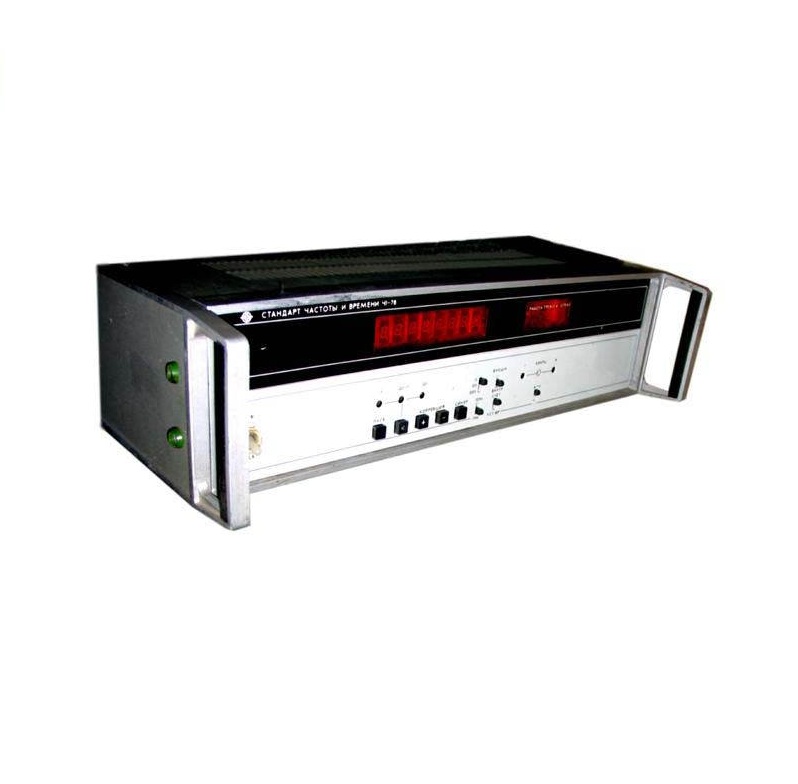

Стандарт частоты Ч1-78

Цену уточняйте







Стандарт частоты, 5 МГц

  • Лёгкость, компактность.
  • Дрейф частоты <1*10-11 в месяц.
  • Нестабильность частоты за 10 с 3*10-12.


Прибор Ч1-78 - наиболее лёгкий и компактный из предлагаемых квантовых стандартов частоты. Его метрологические характеристики более чем в 100 раз превосходят (по долговременной стабильности) лучшие кварцевые генераторы.

В основе прибора Ч1-78 - ячейка поглощения, заполненная парами щелочного металла Rb87. Прозрачность этой ячейки для света, поступающего от источника оптической накачки изменяется в зависимости от частоты поступающего СВЧ-сигнала. Изменение интенсивности света, проходящего через ячейку поглощения, фиксируется фотодетектором, который формирует сигнал для подстройки частоты кварцевого генератора 5 МГц, формирующего СВЧ-сигнал.

В составе прибора Ч1-78 имеется частотный компаратор и цифровое табло, с помощью которых можно производить измерение частоты кварцевых генераторов 5 МГц.

Формирователь шкалы времени обеспечивает формирование секундных импульсов, счёт которых регистрируется на цифровом табло.


Основные технические характеристики прибора Ч1-78:


Точность (на интервале времени 1 год): ±5*10-10.

Нестабильность частоты:
среднее относительно изменение частоты за 1 сут.: 1*10-11 в месяц.

Среднеквадратическое относительное двухвыборочное отклонение частоты (вариация Аллана):
за 1 с: 7*10-12;
за 10 с: 3*10-12;
за 100 с: 3*10-12;
за 1 сут.: 1*10-12
(при изменении температуры окружающей среды в пределах ±1 °С).

ТКЧ, 1/град: 8*10-13.

Спектральная плотность мощности фазовых шумов, дБ/Гц: менее 110.

Выходной сигнал:
частота, МГц: 5,
амплитуда на нагрузке 50 Ом, В: 1±0,2.

Уровень гармонических составляющих, дБ: -40.
Уровень негармонических составляющих, дБ: менее -80.

Цифровое табло: светодиоды.

Питание:
сеть: 220 В±10 %, 50, 60 или 400 Гц;
постоянное напряжение, В: 22-30.

Потребляемая мощность:
от сети, В*А: 43;
от источника постоянного напряжения, Вт: 35.

Рекомендуемая замена: Ч1-81
Масса: 17 кг.
Габариты: 480х133х475 мм.
