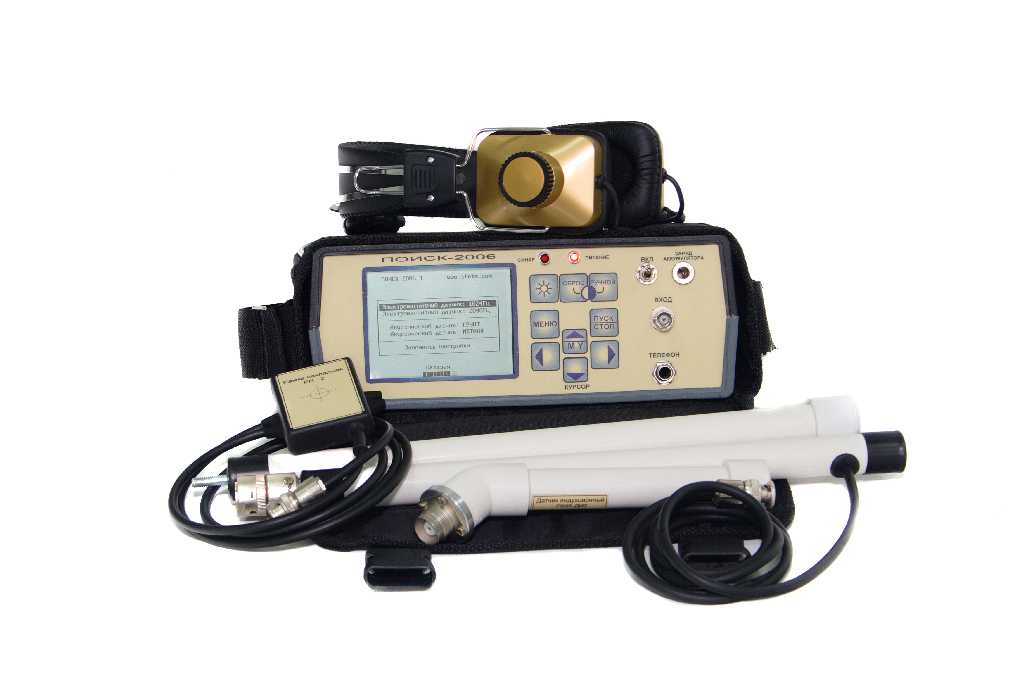

приймач ПОШУК-2006М

Ціну уточнюйте
Наявність: на замовлення   Стан: новий




1. ПРИЗНАЧЕННЯ

1.1 Приймач ПОШУК-2006м (надалі - приймач) призначений для виявлення місць пошкоджень будь-якого типу в будь-яких силових кабелях напругою 0,4-35 кВ електроакустичним і індукційним методами.

Приймач може бути використаний:

  • для визначення електроакустичним методом місця пошкодження підземних силових кабелів при искровом пробої жили на оболонку (МП виду ІП);
  • для визначення електроакустичним методом місця пошкодження підземних силових кабелів при глухому однофазному замиканні жили кабелю на оболонку (МП виду ДОЗ);
  • для вирішення електроакустичним методом завдання вибору певного кабелю з пучка відкритих кабелів;
  • визначення місць поганого контакту оболонки з кабельною муфтою;
  • визначення траси кабелю і пошуку місця пошкодження індукційним методом;
  • визначення глибини залягання кабелю;
  • визначення місця витоку в ізоляції оболонки кабелю із зшитого поліетилену або газопроводу потенціалом вим методом;
  • визначення місця витоку в ізоляції жили низьковольтного кабелю на грунт потенційним методом.

    1.2. Приймач призначений для роботи в складі пересувних електротехнічних лабораторій, що мають в своєму складі генератор електроакустичних ударних хвиль (ГАУВ) з параметрами:

    • ємність накопичувача для визначення місця пошкодження виду ДОЗ-300-400 мкФ.
    • при зарядному напрузі 5-10 кВ;
    • частота імпульсів 0,2-1 Гц.

      Цей варіант ГАУВ придатний для виявлення місць пошкоджень типу ДОЗ.

      для визначення пошкоджень типу ІП - ємність накопичувача може бути знижена до 1-5 мкФ.

      Крім цього для трасування випробуваного кабелю (тобто визначення траси прокладки кабелю на місцевості) потрібно генератор звукової частоти потужністю не менше 20 Вт з окварцованние частотами від 160 до 10000 Гц (наприклад, генератор ГЗЧ-2500).

      Для визначення місць пошкодження в кабелях типу міжфазне замикання потрібно генератор звукової частоти, частотою 160-10000 Гц, потужністю від 100Вт (наприклад, ГЗЧ-2500) /

      1.3. Приймач призначений для експлуатації в польових умовах в діапазоні температур навколишнього повітря від -20 до + 40оС, відносній вологості до 85% і тиску від 600 до 800 мм рт. ст.

      ПРИМІТКА. Нижня межа робочої температури визначається працездатністю при цій температурі РКІ і джерела живлення.

      & nbsp;

      2. ТЕХНІЧНІ ДАНІ

      2.1 Загальні дані

      2.1.1 Методи пошуку ушкодження & ndash; електроакустичний імпульсний і індукційний.

      2.1.2 Індикація & ndash; осцилографічна (по екрану графічного рідкокристалічного індикатора) і слухова (по звуку в головних телефонах).

      2.1.3 Найбільша глибина залягання кабелю при визначенні його траси, м, - 10

      2.1. 4 Похибка визначення траси кабелю

      (при глибині залягання 1 м), м, не більше, - & plusmn; 0,05

      2.1.5 Найбільша глибина залягання кабелю при пошуку пошкоджень: < / p>

      • електроакустичним методом, м, & ndash; 5;
      • індукційним методом (режим & laquo; петлі & raquo;) - 3;

        2.1.6 Похибка визначення місця пошкодження (при глибині залягання кабелю 1 м), м, не більше:

        • електроакустичним методом, м, - & plusmn; 0,25;
        • індукційним методом (режим & laquo; петлі & raquo;) м, - & plusmn; 1

          & nbsp;

          2.2 Параметри підсилювача акустики

          2.2.1 Коефіцієнт посилення дБ & ndash; регульований від 0 до 100

          2.2.2 Кількість ступенів регулювання - 100

          2.2.3 Смуга пропускання по рівню 3 дБ, Гц & ndash; 150 & ndash; 3000

          2.2.4 Вхідний опір, МОм, - 1

          2.2.5 Рівень шумів (розмах), приведений до входу, мкВ, не більше - 6

          & nbsp;

          2.3 Параметри підсилювача синхронізації

          2.3.1 Коефіцієнт посилення підсилювача дБ & ndash; регульований від 0 до 66

          2.3.2 Кількість ступенів регулювання - 66

          2.3.2 Смуга пропускання по рівню -3 дБ, кГц & ndash; від 1 до 20

          2.3.3 Чутливість до імпульсного магнітного поля, мА / м, не менше - 5

          & nbsp;

          2.4 Параметри індукційного приймача

          2.4.1 Частоти настройки, Гц, 160 до 10000

          2.4.2 Гранична чутливість до магнітного поля при відношенні

          сигнал / шум 6 дБ, мкА / м, не більше 50

          2.4.3 Смуга пропускання цифрового фільтра, Гц, не більше:

          за рівнем -3 дБ: 9

          за рівнем -20 дБ: 10

          & nbsp;

          2.5 Джерело живлення & ndash; 5 Ni-MH акумулятори розміру АА напругою 1,2В і ємністю 1,8 А ∙ год.

          Номінальна напруга живлення, В 6

          Струм, мА, 70 -190

          Тривалість роботи без підзарядки, година, 10 - 20

          В приймачі є можливість оперативного контролю напруги живлення.

          Приймач комплектується адаптером зарядного пристрою з живленням від мережі 220В / 50Гц.

          Час заряду повністю розрядженого акумулятора & ndash; 10-12 годин.

          & nbsp;

          2.6 Габаритні розміри і маса наведені в табл. 1

          Таблиця 1

          Найменування

          Габаритні розміри, мм

          Маса, кг

          1 приймач ПОШУК-2006м

          290х112х130

          0,5

          2 Датчик акустичний грунтовій ДАГ-5

          88х65х50

          0,35

          3 Датчик акустичний кабельний П805-да2

          120х55х22

          0,1

          4 Рамка індукційна накладна РН-2

          55 х35х10

          0,2

          5 Датчик індукційний П805-ДІ2

          195х55х33

          0,3

          6 Ручка- держатель датчиків

          & nbsp;

          & AElig; 25х720 (в роботі)

          30х60х360 (при транспортуванні)

          0,2

          7 Електроди ручні потенційні

          & nbsp;

          0,2

          8 Телефони головні

          (опираючись ие 64 Ом)

          220х180х80

          0,1

          9 Зарядний пристрій

          60х50х50

          0,5

          2.7 Приймач з приладдям переноситься і експлуатується в двох укладальних сумках. Загальна вага приймача в комплекті & ndash; не більше 2 кг.
