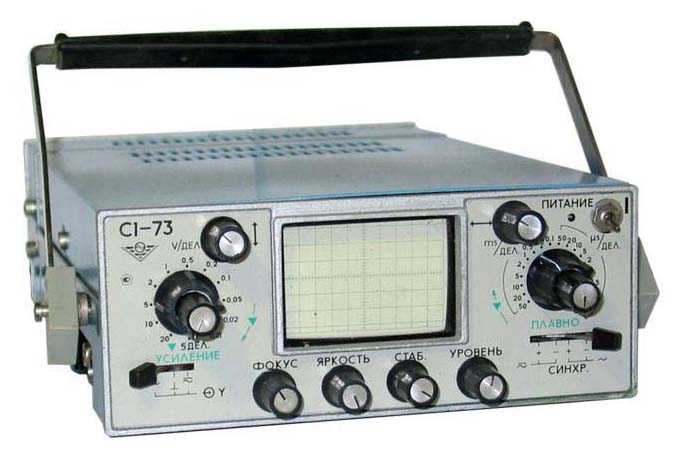

Осциллограф С1-73

Цена: от 10000,00 грн.*





*- указанная стоимость не является публичной офертой, предоставлена для ознакомительных целей как среднее значение цен данного типа оборудования, как нового (в наиболее популярных комплектациях), так и складского хранения.

Осциллограф С1-73 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров.



Основные технические характеристики прибора С1-73:



Количество лучей(каналов) ЭЛТ: однолучевой.

Диапазон измеряемых напряжений: 20 мВ – 350 В.

Диапазон измеряемых интервалов времени: 0,4 мкс – 0,5 с.

Полоса пропускания: 0 – 5 Мгц.Время нарастания ПХ: 70 нс.

Погрешность измерения амплитуды сигнала: не более 15 %.

Погрешность измерения интервалов времени: не более 10 %.

Выброс на ПХ: не более 5%. Ширина линии луча: 0,8 мм.

Рабочая площадь экрана по горизонтали: 60 мм.

Рабочая площадь экрана по вертикали: 36 мм.

Напряжение питающей сети: 220 В, 50 Гц; 115 В, 400 Гц.

Потребляемая мощность: 30 В*А.Диапазон рабочих температур: -30 + 50 °С.

ПАРАМЕТРЫ КАНАЛА Y:

Чувствительность канала: 10 мВ/дел – 20 В/дел.

Входное сопротивление канала: 1 МОм.

Входная емкость канала: 35 пФ.

ПАРАМЕТРЫ КАНАЛА X:

Длительность развертки минимальная: 0,1 мкс/дел.

Длительность развертки максимальная: 0,05 с/дел.

Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.

Диапазон частот внешней синхронизации: 10 гц – 5 МГц.

Входное сопротивление внешней синхронизации: 50 КОм, 30 пФ; 750 КОм 5 пФ (1:10).

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:

Частота сигнала калибровки: меандр, 1 КГц.

Напряжение сигнала калибровки: 1 В.

Возможная замена: С1-112А, С1-118А, С1-94.
