Вимірювач параметрів ізоляції ИПИ-10
|
1 ОПИС І РОБОТА ВИРОБИ
1.1 ПРИЗНАЧЕННЯ ВИМІРНИКА
1.1.1 ИПИ-10 призначений для вимірювання тангенса кута діелектричних втрат tg & delta; і ємності високовольтної ізоляції С при технічному обслуговуванні, ремонті, наладці, випробуваннях різних енергетичних об'єктів як на місці їх установки, так і в умовах лабораторій, а також для вимірювання тангенса кута діелектричних втрат і ємності різних електроізоляційних матеріалів.
1.1.2 ИПИ-10 виготовлений у виконанні, що відповідає вимогам ГОСТ 22261 для електронних вимірювальних приладів групи 4.
1.2 уМОВИ ЕКСПЛУАТАЦІЇ ВИМІРНИКА
1.2.1 ИПИ-10 має наступні нормальні умови застосування :
- температура навколишнього повітря, & deg; С 20 & plusmn; 5;
- відносна вологість повітря,% 30 & ndash; 50;
- атмосферний тиск, кПа ( мм рт. ст.) 84 & ndash; 106 (630 & ndash; 795);
- частота живильної мережі, Гц 50 & plusmn; 1;
1.2.2 ИПИ-10 призначений для експлуатації в наступних робочих умовах застосування:
- температура навколишнього повітря, & deg; С від мінус 10 до плюс 40;
- відносна вологість повітря,% до 90 пр і 30 & deg; С;
- атмосферний тиск, кПа (мм. рт. ст.) 70 & ndash; 106,7 (537 & ndash; 800);
- частота живильної мережі, Гц 50 & plusmn; 1 або 54 & plusmn; 0,2 Гц;
1.2. 3 Граничні умови транспортування:
- температура навколишнього повітря, & deg; С, від мінус 50 до плюс 50;
- відносна вологість повітря,% до 95 при 30 & deg; С;
- атмосферний тиск, кПа (мм рт. ст.) 70 & ndash; 106,7 (537 & ndash; 800);
- транспортна тряска:
- число ударів в хвилину 80 & ndash; 120;
- максимальне прискорення, м / с2 30;
1.2.4 Експлуатація виробу може проводитися одним оператором з числа електротехнічного персоналу, що вивчив цей документ, який пройшов підготовку по практичній роботі з виробом, і мають групу з електробезпеки в установках з напругою понад 1000 в не менше третьої.
& nbsp;
1.3 Технічні характеристики
& nbsp;
1.3.1 ИПИ-10 & ndash; двохдіапазонний вимірювач параметрів ізоляції. ИПИ-10 забезпечує вимірювання тангенса кута діелектричних втрат і електричної ємності. Технічні характеристики наведені в табл. 1.
& nbsp;
Таблиця 1.
Перший діапазон (& laquo; ВХІД 1 & raquo;)
-діапазон вимірювань тангенса кута діелектричних втрат 1) < / sup>
від 5 . 10 -4 до 0,3;
-предел допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги:
50 Гц
+ (5 . 10 -4 + 0,05 tg & delta;)
54 Гц
+ (1 . 10 -3 + 0,13 tg & delta;)
-діапазон вимірювання ємності із застосуванням випробувального напрузі:
10 кВ
від 25 пФ до 30 000 пФ;
5 кВ
Від 50 пФ до 60 000 пФ;
- межа допустимої основної похибки при вимірюванні ємності на частоті:
50Гц
+ (0,5 пФ + 0,03 Сх);
54 Гц
+ (0,5 пФ + 0,04 Сх);
- діапазон робочої напруги < td>
від 1 до 10 кВ;
- межа допустимої відносної похибки при вимірюванні середньоквадратичної напруги на частоті
50 Гц
+ 3%; < / tr>
54 Гц
+ 3%.
сила струму через об'єкт виміру, А 2)
від 0 до 0,150
& nbsp;
1) -ізмерітель виробляє перерахунок тангенса кута діелектричних втрат, виміряного на частоті 54 Гц до частоті 50 Гц;
2 ) - наведено для довідки.
& nbsp; другий діапазон (& laquo; ВХІД 2 & raquo;)
& nbsp; -діапазон вимірювань тангенса кута діелектричних втрат 1)
від 1 . 10 -3 до 0,3;
-предел допустимої абсолютної основної похибки при вимірюванні тангенса кута діелектричних втрат, для всього діапазону вимірювання ємності при частоті випробувальної напруги:
50 Гц
+ (1 . 10 -3 + 0,1 tg & delta;)
54 Гц
Чи не нормується
-діапазон вимірювання ємності при випробувальному напрузі:
10 кВ
від 30 000 пФ до 1,5 & middot; 10 6 пФ;
5 кВ
від 60 000 пФ до 3 & middot; 10 6 пФ
- межа допустимої основної похибки при вимірюванні ємності на частоті:
50Гц
+ (2 пФ + 0,05 Сх);
54 Гц
Чи не нормується
- діапазон робочої напруги
від 1 до 10 кВ;
< td > - межа допустимої відносної похибки при вимірюванні середньоквадратичної напруги на частоті
50 Гц
< p> + 3%; 54 Гц
+ 3%.
сила струму через об'єкт виміру, А 2)
до 5
& nbsp;
1) -ізмерітель виробляє перерахунок тангенса кута діелектричних втрат, виміряного на частоті 54 Гц до частоті 50 Гц;
2 ) - наведено для довідки.
& nbsp; 1.3.2 Межа додаткової похибки вимірювання, викликаної зміною температури навколишнього повітря від нормальної (20 & plusmn; 5 & deg; С) до будь-якої в межах робочої області, не перевищує половини межі допустимої основної похибки вимірювання на кожні 10 град. зміни температури.
1.3.3 ИПИ-10 дозволяє проводити вимірювання по & laquo; нормальної & raquo; / & laquo; прямий & raquo; і & laquo; инверсной & raquo; / & laquo; перевернутої & raquo; схемами вимірювання, що забезпечує вимірювання параметрів ізоляції об'єктів, як з ізольованими, так і з заземленими висновками.
1.3.4 ИПИ-10 забезпечує виведення результатів вимірювань на рідкокристалічний дисплей (РК) блоку індикації. Зв'язок між високовольтним вимірювальним блоком і блоком індикації здійснюється по радіоканалу в діапазоні частот 845-945 МГц при вихідній потужності передавача 1 мВт на відстані 5-7 м.
1.3.5 Зображення цифр і знаків на дисплеї помітно на відстані не менше 0,8 м при зовнішньої освітленості від 10 до 1000 лк.
1.3.6 ИПИ-10 в нормальних і робочих умовах застосування готовий до роботи протягом не більше 1 хв після включення.
1.3.7 Тривалість роботи вимірювача визначається енергоємністю застосовуваних електрохімічних акумуляторів. При ємності батарей 1800 мА & middot; годину тривалість роботи становить не менше 8 год.
1.3.8 Середнє напрацювання на відмову для робочих умов застосування не менше 4000 год.
1.3.9 Середній термін служби вимірювача & ndash; не менше 8 років.
1.3.10 Габаритні розміри і маса складових частин вимірювача наведені в таблиці 1.
& nbsp;
1.4 КОМПЛЕКТНІСТЬ
ИПИ-10 поставляється в комплектності, зазначеної в таблиці 1.
Таблиця 1
№ < / p>
Найменування
складової частини
Позначення
Кількість
Габаритні розміри, мм < p> Маса,
кг
Примітка
1
< p> Блок високовольтний ИПИ-10-БВ
1
< p> & AElig; 240 х 300 3
& nbsp;
4
Блок індикації
ИПИ-10МІ
1
90х186х42
0,3
& nbsp;
5
Зарядний пристрій
9-12В,
300-900 мА
2
< p> & nbsp; & nbsp;
& nbsp;
6
Підставка ізоляцій нна
ПІ-10
1
& nbsp; < / p>
& nbsp;
& nbsp;
< p> 7 Комплект кабелів вимірювальних:
& nbsp;
& nbsp;
ІК-1
ІК-30
& nbsp;
1,5 м
30 м
& nbsp;
& nbsp;
& nbsp;
8
Вимірювач параметрів ізоляції високовольтний ИПИ-10.
Керівництво по експлуатації
ИПИ-10.00.00РЕ
ИПИ-10 00.00.00РЕ
1
& nbsp;
& nbsp;
& nbsp; < /p>
1.5 ПРИСТРІЙ ВИМІРНИКА
& nbsp;
1.5.1 ИПИ-10 за принципом дії є векторний вимірювач параметрів комплексного опору (векторметр).
До складу вимірювача входять високовольтний блок, блок індикації.
Зв'язок між високовольтним блоком і блоком індикації здійснюється по радіоканалу .

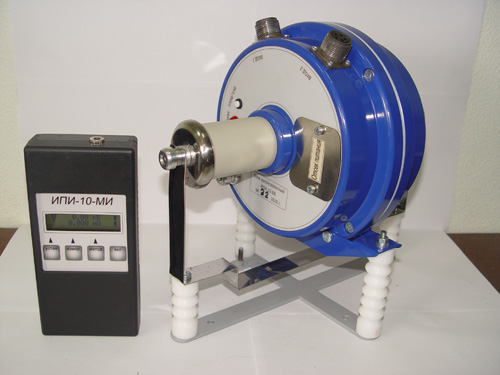

1.5.2 Принципова схема високовольтного блоку представлена на малюнку 1, а його зовнішній вигляд і конструкція & ndash; на малюнках 2 і 3.
1.5.3 Зовнішній вигляд блоку індикації ИПИ-10МІ представлений на малюнку 4.
Блок індикації виконаний в пластмасовому ударопрочном корпусі типу КМ103. На лицьовій стороні розміщені - екран РКІ і органи управління і індикації, описані в місці біля напису. На бічній стінці знаходиться гніздо для підключення адаптера зарядного пристрою (9-12В, 300-900 мА).
На задній стінці знаходиться кришка доступу до відсіку харчування. Харчування ИПИ-10МІ проводиться від чотирьох циліндричних нікель-металгідридних акумуляторів розміру АА напругою 1,2 В і ємністю 1800-2500 мА & times; ч.
1.6 РОБОТА ВИМІРНИКА < p> 1.6.1 У цьому розділі описується робота вимірювача ИПИ-10.
1.6.2 ИПИ-10 являє собою комплекс електронних пристроїв, що вимірює одночасно чотири параметри:
- струм навантаження ( комплексна величина);
- напруга на навантаженні (скалярна величина);
- напруга на навантаженні (векторна величина);
- частоту випробувальної напруги.
За цими даними електронний пристрій, розташоване в високовольтному блоці, розраховує ємність об'єкта випробувань Сх і тангенс кута діелектричних втрат tg & delta; і передає ці дані по радіоканалу в блок індикації, де вони відображаються на екрані.
1.6.3 В залежності від особливостей об'єкта випробувань для вимірювання втрат в ізоляції може бути використана т.зв. & Laquo; перевернута & raquo; (& Laquo; інверсна & raquo;) схема випробувань або & laquo; пряма & raquo; (& Laquo; нормальна & raquo;) (малюнки 5 і 6).
В & laquo; перевернутої & raquo; схемою випробувань один з висновків об'єкта заземлений, в & laquo; прямий & raquo; - обидва висновки об'єкта знаходяться під потенціалом.
