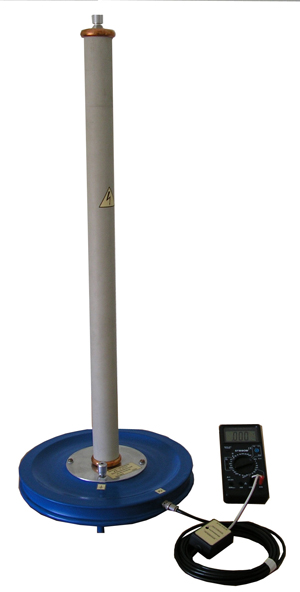

1.1 Призначення приладу 1. Дільник напруги Д & ndash; 140, Д-140.00.00.00, (в подальшому - дільник) призначений для вимірювання змінної напруги до 100 кВ і постійної напруги до140 кВ спільно з електронним цифровим вольтметром, які мають вхідний опір 10 МОм.
можливе використання цифрових мультиметров типу M890G, DT890B +, DT9207A тощо.
1.1.2 Дільник призначений для експлуатації всередині приміщень в діапазоні температур від +10 0 С до +35 0 С, відносної вологості навколишнього повітря до 80% і тиску від 650 до 800 мм рт.ст..
1.1.3 На місці установки не допускається тряска, вібрації, наявність в повітрі агресивних рідин (кислот, лугів тощо.).
1.2 Основні технічні дані Таблиця 1
Найменування параметра
величина параметра
| 1. Коефіцієнт розподілу | 10000 & plusmn; 50 |
| 2. Діапазон вимірюваних напруг постійного струму, кВ | 1 & ndash; 140 |
| 3. Діапазон вимірюваних напруг змінного струму частоти 50 Гц (діюче значення), кВ | & nbsp; 1 & ndash; 100 |
| 4. Габаритні розміри високовольтного блоку, мм | & Oslash; 200 & times, 1000 |
| 5. Маса високовольтного блоку, кг, не більше | 6 |
| 6. Наведена відносна похибка вимірювання напруги постійного струму (спільно з вольтметром DT890B + на межі 20 В) | & plusmn; 1,5% < tr> | 7. Наведена відносна похибка вимірювання напруги змінного струму (спільно з вольтметром DT890B + на межі 20 В) | & plusmn; 2,5% < / table> Примітка: дорогоцінні матеріали в виробі відсутні. 1.3 Комплектність & nbsp; 1.3.1 Комплект поставки подільника наведено в таблиці 2. Таблиця 2 Позначення Найменування кол. Примітка | Д-140.10.00.00 | Блок високовольтний | 1 | & nbsp; | | Д-140.10.80.00 | Кабель вимірювальний | 1 | довжина 5,5 м | | DT890B + | Digital multimeter | 1 | & nbsp; | | Д-140.00.00.00РЕ | Керівництво по експлуатації | 1 | & nbsp; 1.4 Пристрій і робота вироби & nbsp; 1.4.1 Принципова електрична схема дільника приведена на рис.1. Дільник виконаний за схемою омічного подільника напруги, і складається з блоку високовольтного А1 і вимірювального кабелю з вбудованою в нього перемикається навантаженням А2. Блок високовольтний складається з 16 резисторів R1-R16 РЕ-10kV-68M, з'єднаних послідовно, в високовольтному плечі і резистора R17 (1M) в низьковольтному плечі. Вхідний опір високовольтного блоку одно тисяча вісімдесят вісім & plusmn; 100 МОм, коефіцієнт ділення -1000 & plusmn; 100 (при відключеному вимірювальному кабелі). Кабель вимірювальний ДН.10.80.00 виконаний на основі радіочастотного коаксіального кабелю RG58-C / U. Вмонтована в нього навантаження містить резистори, що перемикаються тумблером S1 & quot; НАПРУГУ & quot ;. Наявність підлаштування резисторів R20, R21 дозволяє налаштовувати коефіцієнт ділення окремо на постійному і змінному напрузі. Налаштування проводиться обертанням осей підлаштування резисторів через отвори в бічній стінці корпусу навантаження. Висновки навантаження оконцованнимі вилками: Х4 (потенційний) & ndash; червоного кольору, Х5 (загальний) & ndash; чорного кольору. Зовнішній вигляд подільника наведено на малюнку 2. 1.5 Маркування & nbsp; 1.5.1 На корпусі подільника прикріплена табличка & laquo; Дільник напруги Д-140. Блок високовольтний Д-140.10.00.00 & raquo ;, номер, рік випуску. 1.5.2 На навантаженні вимірювального кабелю нанесено маркування & laquo; Д-140.10.80.00 & raquo;. 2 Вказівки заходів безпеки 2.1 до роботи з подільником допускаються особи, які мають групу з електробезпеки в установках з напругою вище 1000 в не нижче третьої. 2.2 Корпус високовольтного блоку дільника повинен бути обов'язково заземлений, а робоче місце оператора повинно бути обладнане ізолюючим підставою & ndash; килимком діелектричним гумовим, група І ГОСТ 4997-75. Інші заходи безпеки регламентуються Правила улаштування електроустановок / Міненерго СССР.-6-е изд., перераб. і доп.-М .: Вища школа, 1985.-640с.
