| Класс точности встроенных в комплект приборов | 0,5 | | Класс точности трансформатора тока УТТ-5М | 0,2 | | Номинальный ток, А | Измеряемая мощность при номинальном напряжении, кВ | Примечание | | 30 В | 75 В | 150 В | 300 В | 450 В | 600 В | | 0,5 | 0,015 | 0,0375 | 0,075 | 0,15 | 0,225 | 0,3 | Без трансформатора тока УТТ-5М | | 1 | 0,03 | 0,075 | 0,15 | 0,3 | 0,45 | 0,6 | | 2,5 | 0,075 | 0,1875 | 0,375 | 0,75 | 1,125 | 1,5 | | 5 | 0,15 | 0,375 | 0,75 | 1,5 | 2,25 | 3 | | 10 | 0,3 | 0,75 | 1,5 | 3 | 4,5 | 6 | | 15 | 0,45 | 1,125 | 2,25 | 4,5 | 6,75 | 9 | С трансформатором тока УТТ-5М | | 50 | 1,5 | 3,75 | 7,5 | 15 | 22,5 | 30 | | 100 | 3 | 7,5 | 15 | 30 | 45 | 60 | | 150 | 4,5 | 11,25 | 22,5 | 45 | 67,5 | 90 | | 200 | 6 | 15 | 30 | 60 | 90 | 120 | | 300 | 9 | 22,5 | 45 | 90 | 135 | 180 | | 600 | 18 | 45 | 90 | 180 | 270 | 360 | | Номинальный коэффициент мощности ваттметра | 1 | | Номинальный ток, А | Номинальное активное сопротивление, Ом | Номинальная индуктивность, мГн | | 0,5 | 10 | 2,4 | | 1 | 3 | 0,7 | | 2,5 | 0,6 | 0,14 | | 5 | 0,12 | 0,04 | | 10 | 0,05 | 0,02 | | Номинальная область частот | 40-65 Гц | | Рабочая область частот | при токах до 10 А 65-400 Гц (для 75 В);
65-500 Гц (для 150-600 В) | | Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен) | 10,5 мА | | Предел допускаемой основной погрешности приборов комплекта в нормальной области частот от 40 до 65 Гц при измерении токов до 10 А включительно (без УТТ-5М), напряжений от 75 до 600 В и мощностей, соответствующих указанным величинам токов и напряжений, непосредственно после включения и в режиме длительной нагрузки, равен | ± 0,5% от конечного значения диапазона измерений | | На пределе 30 В предел допускаемой основной погрешности приборов комплекта в нормальной области частот равен | ± 1,0% от конечного значения диапазона измерений | | Время установления показаний приборов комплекта | не более 4 с. | | Габаритные размеры | не более 505х330х190 мм. | | Масса комплекта (с УТТ-5М) | не более 15 кг. | | Состав комплекта К505 | Комплект измерительный К505 — 1шт.;

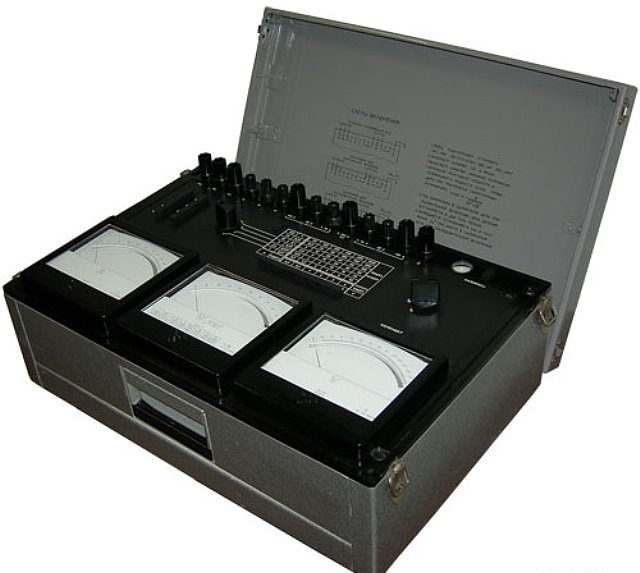

Трансформатор тока УТТ-5М — 1 шт.;
Соединительные проводники — 2 шт. |
|
