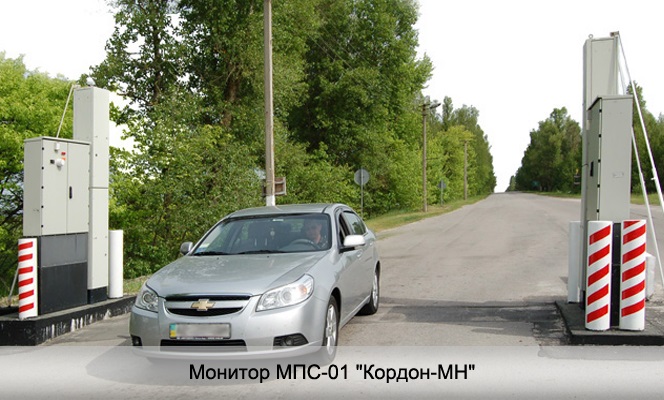

монітор радіаційний МПС-01 "Кордон-МН"
|
Монітори радіаційні МПС-01 «Кордон-МН» (далі монітор) призначені для безперервного вимірювання рівня випромінювання від контрольованого об'єкта, порівняння виміряних значень з рівнем фонового випромінювання, сигналізації про перевищення виміряних значень над фоном. Реєстрація та аналіз іонізуючого випромінювання в моніторі здійснюється методом порівняння випромінювання від контрольованого об'єкта з рівнем фонового випромінювання в місці розташування монітора без безпосереднього вимірювання чисельного значення, будь-якої нормованої характеристики випромінювання.
Монітор застосовується на контрольно-пропускних пунктах різного призначення : автомобільних, залізничних та пішохідних пунктах прикордонного контролю, КПП атомних електростанцій, підприємств атомно-промислового комплексу, металургійних підприємств, підприємств з видобутку, переробки та зберігання радіоактивних та ядерних матеріалів, підприємств з переробки та зберігання радіоактивних відходів, КПП державних установ, банків, офісів і т.д.
Виявлення монітором радіоактивних речовин і ядерних матеріалів видається у вигляді сигналів, які підтверджують, що випромінювання контрольованого об'єкта перевищує межі обраного порога по відношенню до зовнішнього радіаційного фону.
Монітор представля ет собою стаціонарний пристрій, що складається з конструктивно закінчених блоків:
- радіаційні панелі ПР з блоками детектування гамма-випромінювання БДПС;
- контролери ПВІ;
- датчики об'єкта КБХ;
- радіаційні панелі ПР з нейтронними блоками детектування БДПН;
- блок сигналізації БИЦ;
- блок живлення БНН;
- промисловий панельний комп'ютер PPC.
Радіаційні панелі гамма-випромінювання комплектуються одним з двох блоків детектування БДПС в залежності від варіанту поставки. Кожен блок детектування включає в себе органічний сцинтиляційний детектор, чутливий об'єм якого становить 7000 см3 або 12500 см3. З метою зниження впливу природного гамма-фону детектор з трьох сторін, крім лицьової, закритий свинцевим захисним екраном.
В радіаційних панелях нейтронного випромінювання в якості детекторів нейтронів використовуються два 3He пропорційних лічильника об'ємом 800 см3. Лічильники розміщуються в сповільнювачі, виконаному з поліетилену.
До промислового панельному комп'ютеру монітора одночасно може бути підключено до чотирьох порталів радіаційного контролю. Кожен портал може містити в собі від 2 до 8 радіаційних панелей. Панельний комп'ютер має такі стандартні порти і інтерфейси для підключення периферійного обладнання:
- два послідовних порту RS-232;
- паралельний порт PS / 2;
- порт USB;
- порт Mic-in / Line-out;
- Ethernet 10/100 Base-T.
Електроживлення панельного комп'ютера монітора здійснюється або від мережі змінного струму напругою 135 ... 242 В, або постійною напругою + 24В блоку живлення БНН. У разі зникнення мережевої електроживлення монітор автоматично переходить на живлення від вбудованих в блок живлення БНН акумуляторів і протягом не менше 8 годин виконує всі свої функції. Акумуляторна батарея заряджається автоматично при включенні електроживлення. При аварії електроживлення (перевищення верхньої межі напруги живлення) в блоці БНН автоматично спрацьовує захист. Повторний запуск блоку живлення можливий тільки після усунення причин аварії короткочасним натисканням кнопки «Скидання реле».
Блок сигналізації БИЦ призначений для світлової та звукової сигналізації в разі спрацювання монітора. Встановлено на верхній радіаційної панелі однієї з вимірювальних колон. Рівень звукового тиску при спрацьовуванні сигналізації не менше 80 дБ на відстані 1 м.
Датчики об'єкта КБХ призначені для визначення наявності об'єкта в контрольованому просторі шляхом перетину останнім інфрачервоного променя. Розташовані попарно (приймач - передавач) в протилежних радіаційних панелях вимірювальних колон.
На замовлення споживача в комплект поставки моніторів МПС-01 "Кордон-МН" може бути включена цифрова система відеоспостереження "Патріот".
Монітори радіаційні МПС-01 "Кордон-МН" випускаються відповідно до технічних умов ТУ у 33.2-19310157-017: 2006. Технічні умови пройшли санітарно-гігієнічну експертизу та погоджені Дніпропетровської обласної СЕС (висновок державної санітарно-гігієнічної експертизи № 9833 від 06.03.2006г.).
Технічні характеристики
пороги виявлення активностей джерел гамма-випромінювання при контролі ж / д транспорту Активність гамма-джерела, Проте, кБк америцій-241 барій-133 цезій-137 кобальт-60 торій-228 60000 350 < td> 600 340 < span> 200 Ширина проїзду між радіаційними панелями 6,2 м, висота 4 м від рівня залізничного полотна, швидкість руху транспорту не більше 25 ± 2 км / год. Ймовірність виявлення наведених значень не менше 0,5 з вірогідністю 95%. Пороги виявлення активностей джерел гамма-випромінювання при контролі автотранспорту Активність гамма-джерела, не менше, кБк америцій-241 барій-133 цезій-137 кобальт-60 < span> торій-228 2000 95 170 < / span> 90 60 Ширина проїзду & nbsp; між радіаційними панелями 6 м , висота 3,5 м від рівня дороги, швидкість руху транспорту не більше 10 ± 2 км / ч . Ймовірність виявлення наведених значень не менше 0,5 з вірогідністю 95%. Пороги виявлення активностей джерел гамма-випромінювання при контролі пішоходів з одного боку Активність гамма-джерела, не менше, кБк америцій-241 барій-133 цезій-137 кобальт-60 1700 70 120 65 45 Ширина односторонньої зони контролю 1,5 м , висота 2 м від уро вня статі, швидкість руху об'єкта & nbsp; не більше 5 ± 1 км / ч . Ймовірність виявлення наведених значень не менше 0,5 з вірогідністю 95%. Пороги виявлення активностей джерел гамма-випромінювання при контролі пішоходів по обидва боки Активність гамма-джерела, не менше, кБк америцій-241 барій-133 цезій-137 кобальт-60 160 6 11 6 4 Ширина зони контролю 0,7 м , висота 2 м від рівня підлоги, швидкість д ДОРОЗІ об'єкта не більше 5 ± 1 км / ч . Ймовірність виявлення наведених значень не менше 0,5 з вірогідністю 95%. Пороги виявлення потоку нейтронів при контролі залізничного транспорту Потік нейтронів джерела нейтронного випромінювання, нейтрон / с калифорний-252 плутоній-берилієвий 25000 100000 Ширина проїзду & nbsp; між радіаційними панелями 6,2 м , висота 4 м від рівня залізничного полотна, швидкість руху транспорту не більше 25 ± 2 км / год. Значення наведені для ймовірності помилкових спрацьовувань не більше 0,001 Пороги виявлення потоку нейтронів при контролі автомобільного транспорту < br> Потік нейтронів джерела нейтронного випромінювання, нейтрон / с калифорний-252 плутоній-берилієвий 11000 45000 < / tr> Ширина проїзду & nbsp; між радіаційними панелями 6 м , висота 3,5 м від рівня дороги, швидкість руху транспорту не більше 10 ± 2 км / год. Значення наведені для ймовірності помилкових спрацьовувань не більше 0,001 Пороги виявлення потоку нейтронів при контролі пішоходів з одного боку Потік нейтронів джерела нейтронного випромінювання, нейтрон / с калифорний-252 плутоній-берилієвий 4500 18000 Ширина односторонньої зони контролю 1,5 м , висота 2 м
( 241 Am)
( 133 Ba )
( 137 Cs)
( 60 Co) < / td>
( 228 Th)
( 241 Am)
( 133 Ba) < / td>
( 137 Cs)
( 60 Co)
( 228 Th)
( 241 Am) < / span>
( 133 Ba)
( 137 Cs)
( 60 Co) < p> торій-228
( 228 Th)
( 241 Am) < / span>
( 133 Ba)
( 137 Cs)
( 60 Co) < p> торій-228
( 228 Th)
( 252 Cf)
(Pu-α-Be)
( 252 Cf) < / p>
(Pu-α-Be)
< / strong>
( 252 Cf)
(Pu-α-Be) < tr>
