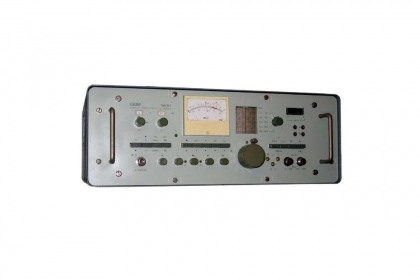

вольтметр селективний SMV 8,5

Ціну уточнюйте
Наявність: на замовлення   Стан: новий




Вольтметр селективний & nbsp; SMV-8,5 призначений для вимірювання синусоїдальних високочастотних напруг і для квазіпікового вимірювання імпульсних напруг перешкод. Працює в смузі частот 26 & ndash; 1000 МГц при чутливості 1 мкв. Поєднуємо з будь-якими антенами, що мають вихід 50 Ом. Має ЧС і АМ детектори, непоганий набір смуг пропускання і вкрай зручний компенсаційний метод вимірювання пікових значень імпульсних сигналів. Застосуємо при проведенні всіх вимірювань, що входять в поняття СІ.

Селективний мікровольтметр & nbsp; типу SMV 8.5 & nbsp; є високочутливим & nbsp; гетеродинним & nbsp; вимірювальним приймачем, & nbsp; працюючим в частотному діапазоні від 26 МГц до 1000 МГц . Прилад призначений для вимірювання синусоїдальних високочастотних напруг і для квазіпікового вимірювання імпульсних напруги & shy; ня перешкод.

З вимірювальними антенами типу DP3 / ATR 2 & nbsp ;, DP 1 / ATR2 або LPA 1 / ATR 2, селективний мікровольтметр типу & nbsp; SMV 8,5 може застосовуватися в якості приладу для вимірювання напружений & shy; ності поля радіоперешкод.

Універсальні характеристики приладу і багатосторонні можли & shy; ності комбінації його з іншими приладами забезпечують багато & shy; чисельні можливості експлуатації в лабораторіях по розроб & shy; лення і дослідженню , на випробувальних стендах, при проекти & shy; ровании і контролі передавальних станцій, в техніка вимірювання радіоперешкод і в техніці вимірювання & nbsp; несучої частоти.

& nbsp;

Селективне вимірювання високочастотних напруг мікровольтметром SMV 8.5, зокрема в сумішах частот, як наприклад, вимір спектрів модуляції, вимір гармонік і спотворень.

Вимірювання синусоїдальних і імпульсних напруг радіо & shy; п ВМех з метою усунення перешкод радіоприйому.

Вимірювання корисних напруженостей поля і напруженостей поля радіоперешкод, електромагнітних & nbsp; полів & nbsp; випромінювання в умовах, як стаціонарної експлуатації, так і поза лабо & shy; торії під відкритим небом. < p> За допомогою вбудованого генератора можуть проводитися вимірювання ослаблення і посилення. Разом з мостом для вимірювання коефіцієнта відбиття, або з направленим відгалужувачі, або з вимірювальної лінією, можна, напри & shy; заходів, виміряти узгодження без вимірювального генерато & shy; ра.

Межа вимірювання ослаблення при застосуванні вбудований & shy; ного генератора становить 95 дБ (вихідна напруга вбудованого генератора одно 95 дБ щодо I мкв, при опорі навантаження 50 Ом).

при короткочасних вимірах напруги, наприклад, при знятті частотних характеристик, може включатися при калібрування автоматичне регулювання посилення. Цим спрощується і коротшає процес калібрування при & shy; yoмніка, так що зняття частотних характеристик значно прискорюється.

& nbsp;



Основні технічні характеристики приладу SMV 8 , 5:



0 & nbsp; & mdash; 125 дБ (1 мкв & nbsp; & mdash; 1,78 В), 26 МГц & nbsp; & mdash; 1000 МГц.

< td> Побачивши робіт & quot; АV1 & quot;
Межі вимірювання напруги ступенями по 5 дБ і 10 дБ
від 0 до 125 дБ (щодо
I мкВ) або від & nbsp; & mdash; 5 дБ до 120 дБ (относ.1 мкВ) (при зр. підсил. на 5 дБ)
Найменша напруга для 10 дБ відносно 1 мкВ < / tr>
повного відхилення індикаторного приладу 5 дБ (щодо & nbsp; 1 мкВ) (при збільшенні посилення на 5 дБ)

& nbsp;

Побачивши робіт & quot; AV 2 & quot; від 0 до 125 дБ (віднесенні. I мкВ)
найменше напруження для повного відхилення. індикатор. приладу 20 дБ відноси 1 мкв

& nbsp;

Для імпульсних напруг перешкод при частотах проходження імпульсів

Частота проходження імпульсів

& nbsp;

& lt; 2Гц від & nbsp; 10 дБ до 45 дБ (75 дБ)
& gt; & nbsp; або = & nbsp; 2Гц від 10 дБ до 50 дБ (80 дБ)
& gt; & nbsp; або = 5Гц від 10 дБ до 55 дБ (85 дБ)
& gt; & nbsp; або = 10Гц від 10 дБ до & nbsp; 60 дБ (90 дБ)
& gt; & nbsp; або = 50Гц від 10 дБ до & nbsp; 70 дБ (100 дБ)
& gt; & nbsp; або = 100 Гц від & nbsp; 10 дБ і 75 дБ (105 дБ)
& gt; & nbsp; або = 500 Гц від 10 дБ до 80 дБ (110 дБ)
& gt; & nbsp; або = & nbsp; 1 кГц від 10 дБ до & nbsp; 85 дБ (115 дБ)
Для синусоїдальних напрузі від 10 дБ до 85 до (125 дБ)

& nbsp;
