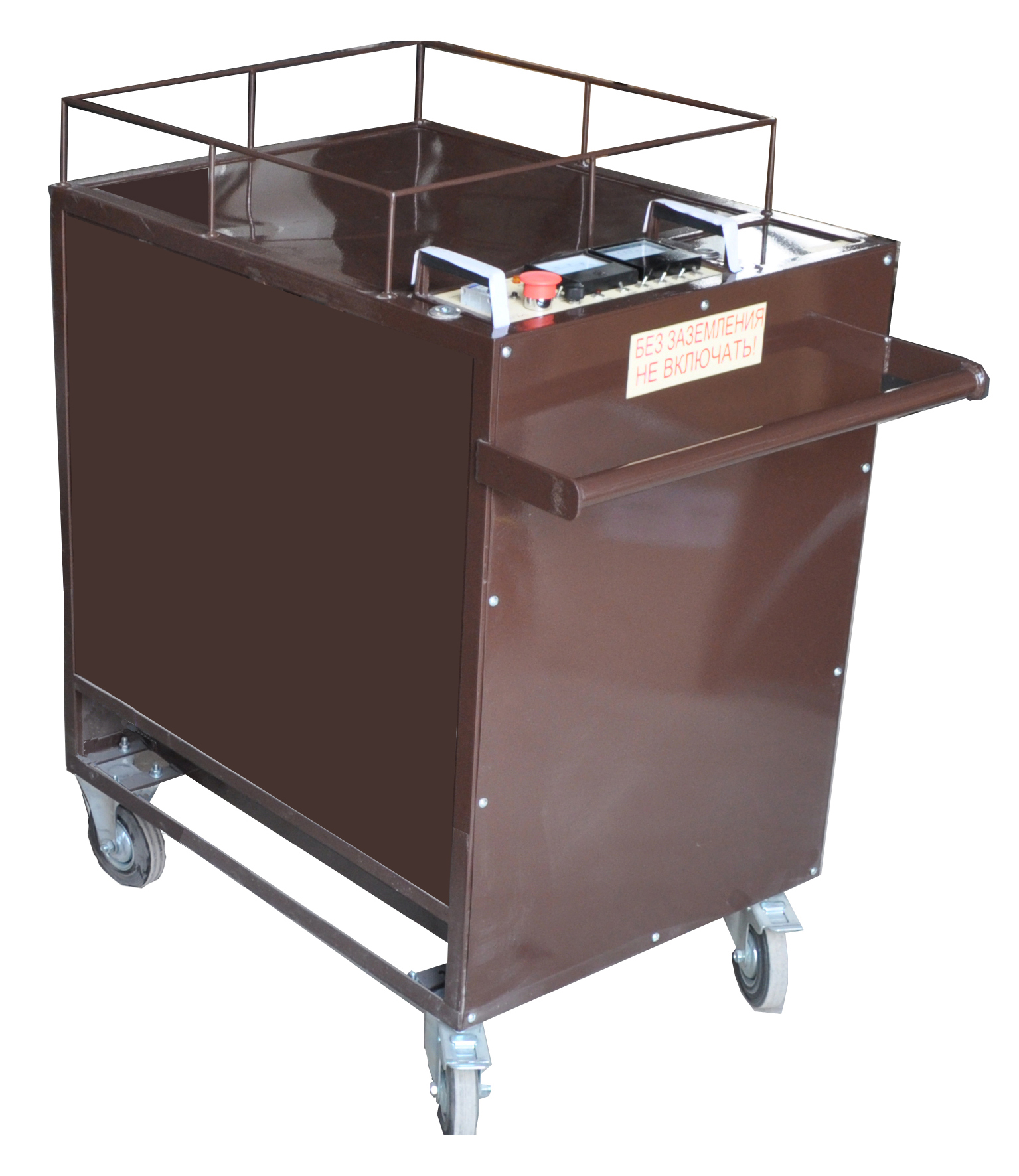

стенд високовольтний СВП
|
1.Призначення h3>
1.1. Стенд високовольтний для запису дефектної ізоляції кабелів СВП призначений для: пропалювання дефектної ізоляції кабелів з наступним дожигом її. P>
1.2. Умови експлуатації: p>
- діапазон температур навколишнього повітря, оС - від мінус 20 до +40; li>
- відносна вологість повітря при температурі 25 ° С - до 80%; li>
- атмосферний тиск, мм рт. ст. - 650 & ndash; 800 li> ul>
1.3. Харчування СВП виробляється від промислової однофазної мережі 220В, 50 Гц. Допускається живлення від автономного генератора електропостачання потужністю не менше 4,0 кВА. Для повної реалізації можливостей СВП потужність генератора повинна бути не менше 25 кВА. P>
& nbsp; p>
2. ТЕХНІЧНІ ДАНІ h3>
2.1. ЗАГАЛЬНІ ТЕХНІЧНІ ДАНІ СВП p>
2.1.1.Пітаніе & ndash; однофазна мережа змінного струму частотою 502 Гц, напругою 22020В p>
2.1.2. Струм, не більше, А, 100 p>
2.1.3. Параметри кіловольтметра, що вимірює високу постійну напругу: p>
- межі вимірювання на постійній напрузі, кВ, - 30 li> ul>
2.1.9. Маса обладнання, кг, не більше - 100 p>
2.1.10. Обслуговуючий персонал & ndash; 2 оператора (не менше) p>
2.1.11. Термін служби, років, - 10 p>
& nbsp; p>
2.3. Блоку пропалення БПР-25/8 p>
2.3.1. Максимальна вихідна напруга в режимі холостого ходу, кВ, 25 p>
2.3.2. Мінімальна вихідна напруга в режимі холостого ходу, кВ, 1 p>
2.3.3. Кількість ступенів пропалювання. 5 p>
2.3.4. Максимальний струм блоку пропалення в режимі короткого замикання, А, не менше 8 p>
2.3.5. Максимальна напруга допалювання в режимі холостого ходу, В, 500 p>
2.3.6. Максимальний струм допалювання в режимі короткого замикання, А, не менше 16 p>
2.3.7. Споживана потужність блоку пропалення, кВА, не більше, 18 p>
2.3.8. Потужність, що віддається в навантаження, кВА, не менше 8,5 p>
2.3.9. Режим роботи блоку пропалення & ndash; тривалий p>
2.3.10. Габаритні розміри, мм, 475х360х450 p>
2.3.11. Маса, кг, не більше, 90 p>
