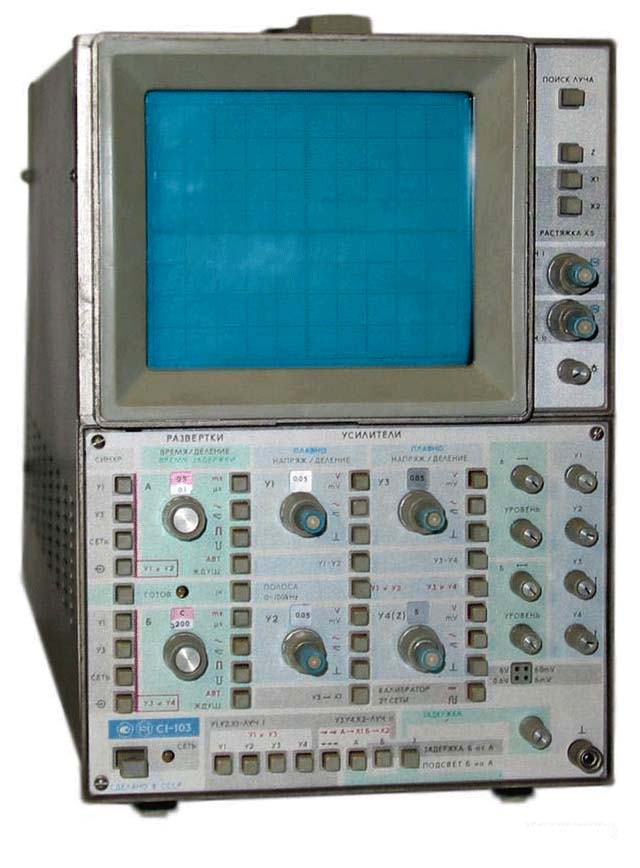

осцилограф С1-103
|
Осцилограф & nbsp; С1-103 & nbsp; призначений для дослідження форми і вимірювання параметрів шляхом візуального спостереження і фотографування від одного до чотирьох періодичних і одноразових сигналів, що відображаються в одному або двох тимчасових масштабах величиною від 0,2 х 10-3 до 250 В і тривалістю від 0,4 х 10-6 до 5 с, а також для порівняльного вимірювання від двох до чотирьох сигналів.
Прилад застосовується для електро- і радіовимірювань в різних областях науки і техніки при проведенні дослідницьких і випробувальних робіт в лабораторних і виробничих умовах.
Смуга пропускання до 10 МГц і мінімальний коефіцієнт відхилення 0,05 мВ / справ забезпечує точні вимірювання сигналів малих рівнів, при вхідному імпедансі 1 MОм на екрані електронно-променевої трубки.
& nbsp;
Основні технічні характеристики приладу С1-103: & nbsp; Документації для скачування немає < tr>
Кількість каналів 4 Смуга пропускання (0 & hel lip; 10) МГц Вертикальне відхилення: Коефіцієнт відхилення 0,05 мВ / справ & hellip ; 20 В / справ (східчасто відповідно ряду чисел 1, 2, 5) основна похибка & plusmn; 4% Максимальна амплітуда досліджуваних сигналів: при безпосередньому вході 80 В з виносним дільником 1:10 250 В Час наростання перехідної характеристики 35 нс Вхідний опір: при безпосередньому вході 1 МОм з виносним дільником 1:10 10 МОм Вхідна ємність: при безпосередньому вході < / td> 60 пФ з виносним дільником 1:10 20 пФ Режими по вертикалі канал 1, канал 2, канал 3, канал 4, все 4 канали одночасно в режимі по черзі або переривчасто Горизонтальне відхилення: Коефіцієнт розгортки: 0,1 мкс / справ & hellip; 0,5 с / справ, а з зовнішнім блоком конденсаторів до 5 с / справ (східчасто відповідно ряду чисел 1, 2, 5) основна похибка & plusmn; 4% похибка в діапазоні від 40 нс / справ і більш при включенні розтяжки & plusmn; 10% Розтяжка розгортки 5 разів Режим роботи розгорток каналів А і Б автоколебательний, який чекає, одноразовий Синхронізація: Діапазон частот 20 Гц & hellip; 10 МГц Рівень синхронізації (0,8 & hellip; 8) справ Джерела < / td> внутрішня, зовнішня Амплітуда зовнішньої синхронізації (0,5 & hellip; 10) В Нестабільність синхронізації зображення 8 нс Загальні характеристики: Вбудований калибратор видає імпульси прямокутної форми: амплітуда 6 мВ; 60 мВ; 0,6 В; 6 У похибка & plusmn; 1% частота 100 кГц похибка & plusmn; 1% Розмір екрана ЕПТ < td> 94 & times; 114 мм Ширина лінії променя 1 мм Електроживлення від мережі змінного струму 220 В, 50 Гц споживана потужність 130 В & times; А Умови експлуатації: - температура навколишнього середовища (+ 5 & hellip; +40) & deg; С - відносна вологість при температурі + 30 & deg; С 95% Час безперервної роботи 8 ч Габаритні розміри 541 & times; 200 & times; 304 мм Маса < td> 17 кг
