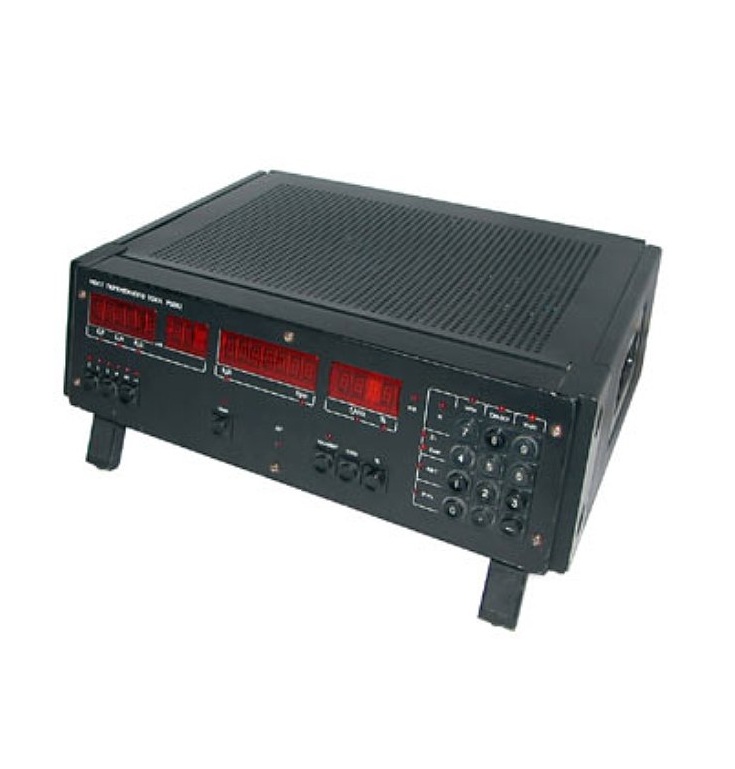

міст Р5079
|
Міст змінного струму Р5079 призначений для автоматичних вимірювань ємності і тангенса кута втрат конденсаторів, а також для вимірювань провідності і залишкової ємності високоомних резисторів. Основна область застосування - промисловий контроль радиокомпонентов, наукові дослідження.
Міст забезпечує:
-Автоматизація процесу вимірювань;
-режим калібрування по зовнішній зразковій мері;
-режим стеження.
Детальний опис і технічні характеристики Міст змінного струму Р5079 (Р5079)
Міст змінного струму Р5079 призначений для автоматичних вимірювань ємності і тангенса кута втрат конденсаторів, а також для вимірювань провідності і залишкової ємності високоомних резисторів. Основна область застосування - промисловий контроль радиокомпонентов, наукові дослідження.
Міст забезпечує: < br> -Автоматизація процесу вимірювань; Технічні характеристики МОСТУ Р5079 Діапазон вимірювань ємності, Ф 10-15 - 2 · 10-2 < / p> Діапазон вимірювань тангенса кута втрат (при ємкості від 10-11 до 2 · 10-2 Ф) 2 · 10-5 - 1 Діапазон вимірювань провідності, Див (при ємкості від 10-15 до 2 · 10-11 Ф) 5 · 10-12 - 4 · 10-8 Робоча частота , кГц 1 значення основної похибки при вимірюванні ємності на основних діапазонах,% < / p> 0,02 значення основної похибки при вимірюванні тангенса кута втрат,% 0,2 < / Tr> Час вимірювання, с 1 ± 1 · 10-5 < tr> Електроживлення від мережі змінного струму: 220 ± 22 В потужність, В · А, не більше 45 Габаритні розміри мосту ЦЕ Р5079, мм 490х130х410 < tr> Маса моста Р5079, кг., не більше 12,5 Замінює: Р5016 Документації для скачування немає
-режим калібрування по зовнішній зразковій мері;
-режим стеження.
< p> Аддитивна складова похибки вимірювань тангенса кута втрат завдяки калібрування по зовнішній зразковій мірі знижена до
- напругою
- частотою
50 ± 1 Гц < / p>
