Мост Р5026М

Цена: от 52000,00 грн.*





*- указанная стоимость не является публичной офертой, предоставлена для ознакомительных целей как среднее значение цен данного типа оборудования, как нового (в наиболее популярных комплектациях), так и складского хранения.

Мост переменного тока Р5026М предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.п. объектов) по "прямой" (оба вывода измеряемого объекта изолированы от "земли") и "перевернутой" (один из выводов измеряемого объекта соединен с "землей") схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по "прямой" схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте питающей сети 50 Гц.

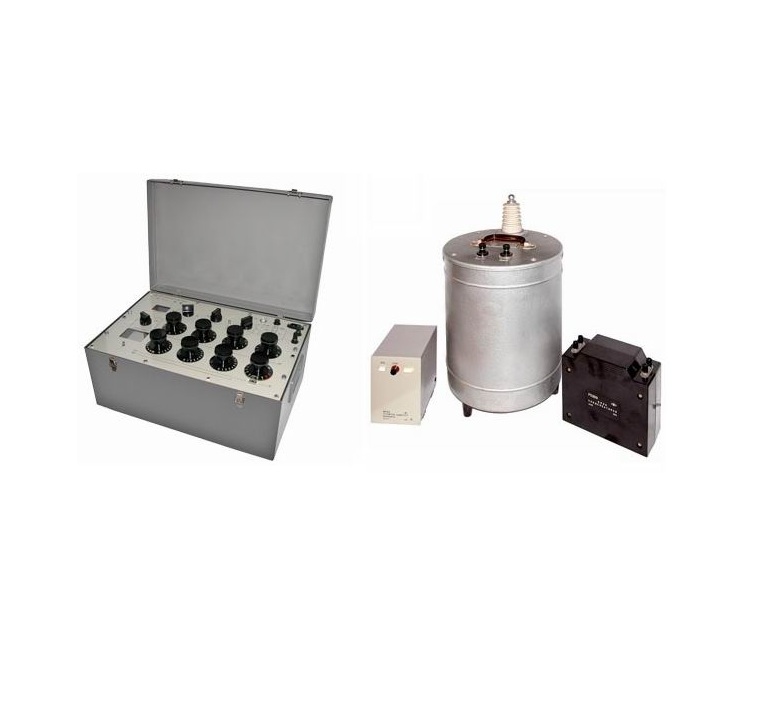

Мост состоит из следующих составных частей:

  • Мост переменного тока Р5026М (основной блок);
  • Конденсатор воздушный образцовый Р5023;
  • Устройство защитного потенциала Ф5122.

Технические характеристики Моста переменного тока Р5026М:

Диапазон измеренийСоставСхема измеренийДиапазон рабочих температур, °С
Емкость, pFТангенс угла диэлектрических потерь
10 - 10001·10-4 - 0,1Р5026М,
Р5023,
Ф5122
"Прямая"от +10 до +35
100 - 1,1·1041·10-4 - 1,0
1,1·104 - 1,1·105
1,1·105 - 1·1065·10-4 - 1,0
100 - 1,1·1045·10-3 - 1,0Р5026М,
Р5023
"Прямая",
"Перевернутая"
от -10 до +40
1,1·104 - 1,1·105
1,1·105 - 1·106
5,5·105 - 5·1065·10-3 - 5,0
650 - 2·1055·10 - 3 - 0,1Р5026М"Прямая"от +10 до +35
6500 - 2·1065·10-3 - 1,0
2·106 - 5·107
5·107 - 5·108

Составная часть мостаПотребляемая мощность, ВАГабаритные размеры, ммМасса, кг
Мост Р5026М (основной блок)12540х380х28018
Конденсатор Р5023-D=315, H=56518
Устройство Ф512210120х190х1952,5

Заменяет: Р595

Описание и стоимость действительны на: 2017-11-17
