Мера сопротивления Р40116

Цену уточняйте







Мера сопротивления Р40116 предназначена для воспроизведения электрического сопротивления постоянному току в диапазоне 10 кОм...1 ГОм при трехзажимном включении в измерительную цепь при проведении измерительных и поверочных работ.

При воспроизведении значений электрического сопротивления постоянному току в диапазоне от 1,05x10 Ом до Ом мера подключается в измерительную схему по техзажимному включению. При этом мера представляет собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значениями сопротивления двух из трех лучей, устанавливаемыми переключателями декад «х10 », «х10 » магазина сопротивления меры и

равным 1x10 и 9x10 Ом соответственно. Номинальное значение сопротивления третьего из лучей схемы «звезда»коммутируется переключателями S6 — S9, соответствующими четырем декадам, представляющим собой магазин проводимости меры и обозначенными на лицевой панели «х10 », «х10 », «х10' », «х10"» возле лимбов соответствующих переключателей.

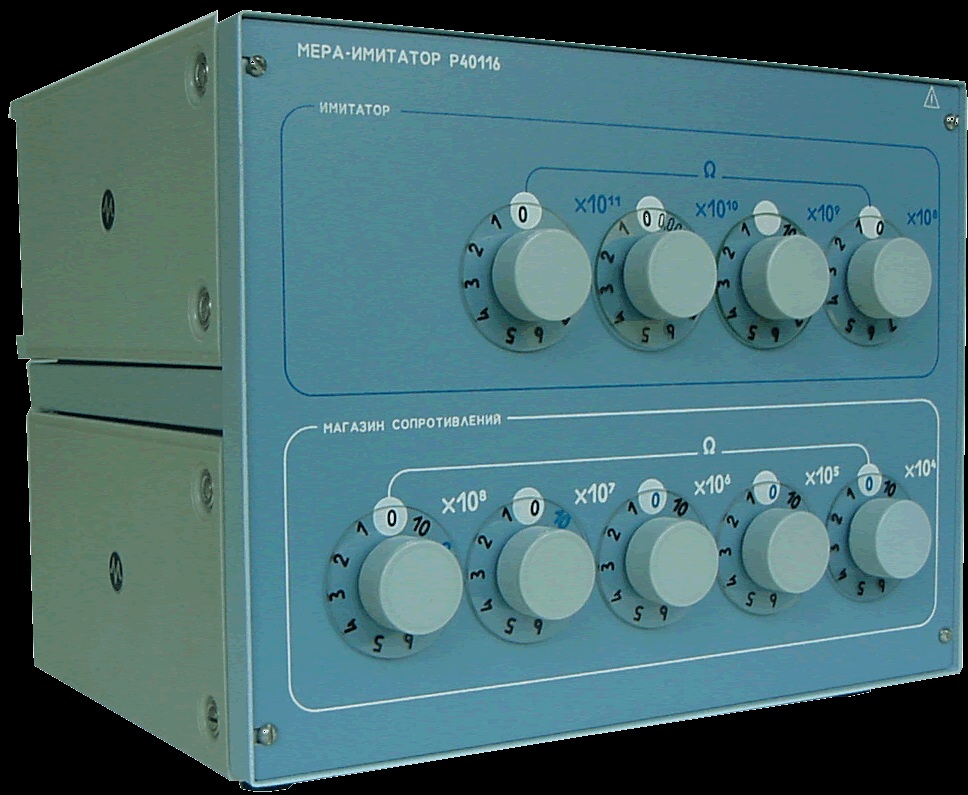

Конструктивно мера представляет собой настольный прибор с вертикальной лицевой панелью.



Основные технические характеристики прибора Р40116:



Номинальное сопротивление одной ступени: в диапазоне от 104 до 108Ом (двухзажимное включение) — 104; 105; 106; 107; 108Ом; в диапазоне от 1,05.109 до 1000.1012 Ом (трехзажимное включение) —108; 109; 1010; 1011 Ом.



Номинальное напряжение по диапазонам воспроизведения, Unom. (при включении не менее одной ступени декады), В: от 104 до 105 Ом — 25; от 105 до 106 Ом — 50; от 106 до 107 Ом — 100; от 107 до 1012 Ом — 2000.



Диапазон воспроизведения сопротивления, ОмПредел допускаемого значения основной погреш­ности меры δ,Допускаемое изменение сопротивления меры за год δН,
от104до 105±0,05±0,05
от 105 до 107±0,02±0,02
от 107 до 108±0,05±0,05
от 108 до 1010±0,1±0,1
от 1010 до 1012±0,2±0,2



Предел допускаемого значения основной погрешности меры δ в процентах и допускаемое изменение сопротивления δН в процентах за год (нестабильность) со дня первой аттестации меры по диапазонам не превышают значений, указанных втабл.1 при нормальных условиях применения, приведенных в табл. 1а. Для декад магазина проводимости меры с обозначением "х 1011", "х1010", "х109" — δ= ±0,05 ,с обозначением "х108"и значения "5x107" — δ=±0,2при нормальных условиях.



Нормальные условия примененияПредел допускаемой основной погрешнос­ти воспроизведения сопротивления 5,
 ±0,02±0,05±0,1±0,2
Температура окружающего воздуха, °С20±220±520±10
Относительная влажность воздуха,30-80
Атмосферное давление, кПа, (мм рт.ст.)84-106,7 (630-800)
Номинальное напряжение, В50,10025,20002000



Предел допускаемого значения основной погрешности 5 в процентах и допускаемое изменение сопротивления δН в процентах за год (нестабильность) со дня первой аттестации для резервных ступеней магазина сопротив­ления меры не превышает значений: "х104" — δ= ±0,05, δН= ±0,05; "х105", "106" —δ= ±0,02, δН = ±0,02: "х107" — δ= ±0,05, δН= ±0,05; "х108" — δ= ±0,1, δН = ±0,1; предел допускаемого значения основной погрешности 5 в процентах для резервных резисторов магазина проводимости меры не превышает значений: "х108" и значения "5x107" —δ = ±0,02, при нормальных условиях применения, указанных в табл. 1а.



Номинальное напряжение, В: от 25 до 2000.

Масса: 10 кг.

Габариты: 320х290х280 мм.

Возможная замена: Р40116М

Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
