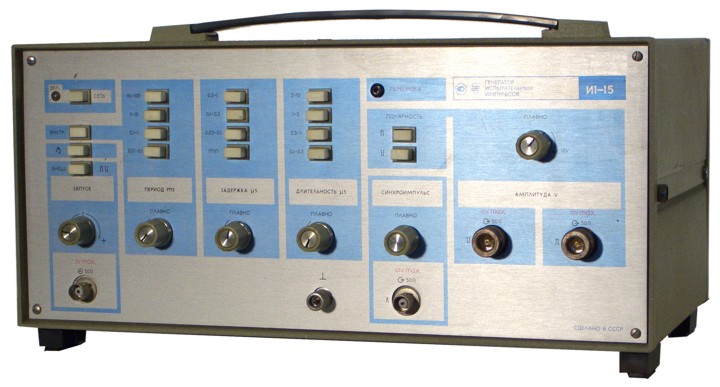

Калибратор приборов для импульсных измерений И1-15

Цена: от 26700,00 грн.*





*- указанная стоимость не является публичной офертой, предоставлена для ознакомительных целей как среднее значение цен данного типа оборудования, как нового (в наиболее популярных комплектациях), так и складского хранения.

Калибратор приборов для импульсных измерений И1-15 предназначен для проверки ПХ У-трактов осциллографов с полосой пропускания до 100 МГц.

И1-15 применяется при разработке, серийном выпуске и эксплуатации широкополосных осциллографов, а также для проверки ПХ линейных четырехполюсников (видеоусилителей, делителей и т. д.).

Прибор И1-15 обеспечивает короткий фронт импульсов, пригодных для испытаний осциллографов, а также расширение диапазона установки параметров - длительности, задержки, периода повторения. Имеет малые габариты и массу.





Основные технические характеристики прибора И1-15:



Режим - одинарная последовательность импульсов.

Полярность - положительная и отрицательная.

Длительность фронта менее 0,25 нс.

Выброс на вершине 3-5 %.

Неравномерность вершины: 1-3 %.

Максимальная амплитуда импульса: 10 В.

Погрешность установки амплитуды: 0,1 U.

Плавно-ступенчатое ослабление амплитуды импульсов: 0-43 дБ.

Длительность импульсов: 0,1-10 мкс.

Период повторения импульсов: 0,01-100 мс.

Погрешность установки периода: 0,1 Т.

Временной сдвиг (задержка) основного импульса относительно синхроимпульса: 0,03-1 мкс.

Погрешность установки временного сдвига: 0,1D+0,01 мкc.

Паразитная модуляция временного сдвига: 10-4 D+0,1 нс.

Питание: 220±22 В, 50±0,5 Гц или 115±5,5 В, 400+28-12 Гц.

Потребляемая мощность: 45 В*А.



Заменяет: Г5-40

Масса: 7 кг.

Габариты: 360х184х235 мм.
