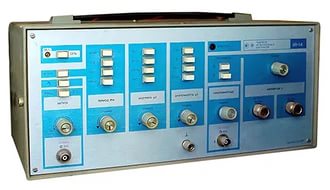

Калібратор приладів для імпульсних вимірювань І1-14

Ціну уточнюйте Наявність: на замовлення   Стан: новий Замовити Зворотній дзвінок

Калибратор приладів для імпульсних вимірювань & nbsp; І1-14 призначений для перевірки ПХ У-трактів осцилографів з пропускною здатністю до 100 МГц.

І1-14 застосовується при розробці, серійному випуску та експлуатації широкосмугових осцилографів, а також для перевірки ПХ лінійних чотириполюсників (видеоусилителей, подільників і т. д.).

Прилад І1-14 забезпечує короткий фронт імпульсів, придатних для випробувань осцилографів, а також розширення діапазону установки параметрів - тривалості, затримки, періоду повторення . І1-14 має малі габарити і масу.

& nbsp;

Основні технічні характеристики приладу І1-14:

Режим - одинарна послідовність імпульсів. & nbsp;

Полярність - позитивна і негативна.

Тривалість фронту менше 1 нс. < p> Викид на вершині: 3-5%. & nbsp;

Нерівномірність вершини 1-3%.

Максимальна амплітуда імпульсу: 20 В.

Похибка установки амплітуди: 0,1 U.

Плавно-ступеневу ослаблення амплітуди імпульсів: 0-63 дБ.

Тривалість імпульсів: 0,1-10 мкс.

період повторення імпульсів: 0,01 - 100 мс.

Похибка установки періоду: 0,1 Т.

Часовий зсув (затримка) основного імпульсу щодо синхроимпульса: 0,03-1 мкс . & nbsp;

Похибка установки тимчасового зсуву: 0,1D + 0,01 мкc. & nbsp;

Паразитна модуляція тимчасового зсуву: 10-4 D + 0, l нс.

Харчування: 220 & plusmn; 22 В, 5О & plusmn; 0,5 Гц або 115 & plusmn; 5,5 В, 400 + 28-12 Гц.

Потужність: 45 В * А.

& nbsp;

Рекомендована заміна: І1-18, К2С-62

Маса: 7 кг.
< br /> Габарити: 360х184х235 мм.
