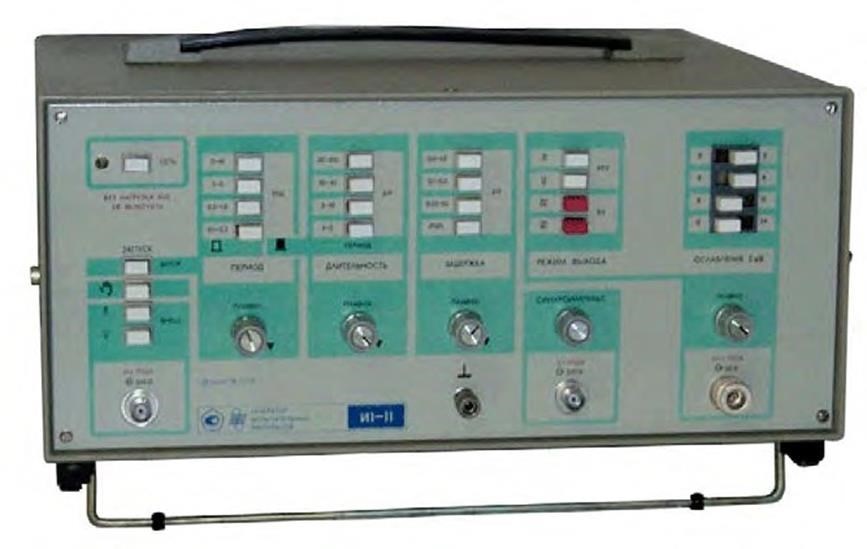

Калибратор приборов для импульсных измерений И1-11

Цена: от 10000,00 грн.*





*- указанная стоимость не является публичной офертой, предоставлена для ознакомительных целей как среднее значение цен данного типа оборудования, как нового (в наиболее популярных комплектациях), так и складского хранения.

Калибратор приборов для импульсных измерений И1-11 предназначен для проверки ПХ У-трактов осциллографов с полосой пропускания 0-10 МГц.

Прибор И1-11 может использоваться для проверки ПХ линейных четырехполюсников (видеоусилителей, делителей и т. д.) с оговоренной полосой частот, а также в качестве модуляционного генератора с улучшенными параметрами формы сигнала для отработки, исследования и проверки радиотехнических устройств общего и специального назначения.



Обеспечивает работу в двух режимах. В режиме I генератор И1-11 выдает одинарную последовательность импульсов положительной и отрицательной полярностей со скважностью не менее 100±20, в режиме II - со скважностью 2±0,1 (меандр).





Основные технические характеристики прибора И1-11:



Длительность не более:

фронта: 10 нс (1 режим), 0,1 мкс (2 режим);

среза: 100 нс (1 режим), 0,5 мкс (2 режим).

Выброс на вершине импульса, не более, %:

2 (1 режим);

1 (2 режим).

Погрешность установки задержки: ±(0,1Д+0,03) мкс.

Амплитуда на внешней нагрузке 50 Ом;

1 режим: 0,005-65 В;

2 режим 0,05-6 В.

Погрешность установки амплитуды:

на 1 режиме: 0,1U;

на 2 режиме: 0,1U.

Погрешность установки периода: 0,1Т.

Длительность импульсов:

1 режим: 1-100 мкс;

2 режим: 0,05-5 мс.

Период повторения импульсов, мс:

на 1 режиме: 0,1-10;

на 2 режиме 0,1-10.

Потребляемая мощность: 70 В*А.



Рекомендуемая замена: И1-17, К2С-62

Масса: 9 кг.

Габариты: 360х184х332 мм.

Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
