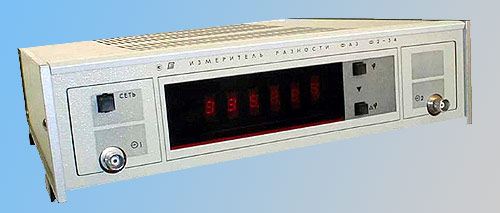

Вимірювач різниці фаз Ф2-34

Ціну уточнюйте Наявність: на замовлення   Стан: новий Замовити Зворотній дзвінок

Вимірювач різниці фаз і групового часу запізнювання & nbsp; Ф2-34 & nbsp; призначений для прецизійних вимірювань фазових зрушень і їх збільшень між двома синхронними гармонійними сигналами в широкому діапазоні частот.Прібор Ф2-34 застосовується при визначенні фазочастотних і фазоамплітудних характеристик підсилювачів, аттенюаторов, ліній затримок; параметрів напівпровідникових приладів, діелектриків, магнітних матеріалів, при налаштуванні фільтрів, резонаторів, низькочастотних антен.

Основні технічні характеристики приладу Ф2-34:

Діапазон частот: 0,5-5 * 106 Гц.

Діапазон вхідних напруг, В:

безпосередньо на входах 1 і 2: 0,002-2,

з виносними дільниками 1: 100: 0,2-200.

Межі вимірювання фазових зрушень: 0-360 & deg;.

Роздільна здатність : 0,01 & deg;.

Межі основної похибки вимірювання фазових зрушень:

& plusmn; (0,1-0,5) (0,5-20 Гц); & nbsp; < br>
& plusmn; 0,1 & deg; (20 Гц-100 кГц); & nbsp;

& plusmn; (0,1-0,6) & deg; (100 кГц-5 МГц).

Межі похибки вимірювання фазових зрушень через нерівності рівнів напруг безпосередньо на входах 1 і 2 (А, дБ) щодо рівня 2 В: & nbsp;

& plusmn; (0,1-0,3) А & deg; (0,5- 1 Гц); & nbsp;

& plusmn; 0,075 А & deg; (1-5 Гц); & nbsp;

& plusmn; (0,05-0,075) А & deg; (200 кГц-2 МГц); & nbsp;

& plusmn; (0,1-0,15) А & deg; (2-5 МГц).

Потужність: 35 В * А.

& nbsp;

Маса: 4,8 кг.

Габарити: 316х93х312 мм.

Замінює: Ф2-11, Ф2-13, Ф2-16
