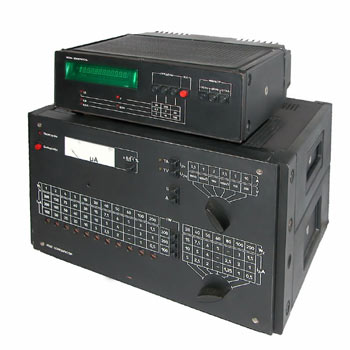

Измеритель параметров силовых трансформаторов К535

Цену уточняйте







Измеритель параметров силовых трансформаторов К535 обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.

Устройство К535 обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562





Основные технические характеристики прибора К535:





Номинальное значение ампервитков компаратораНоминальное значение сравниваемых токов, А
первичноговторичного
1000,5; 1; 2; 2,5; 5; 10;20; 25; 50; 1000,5; 1; 2; 2,5; 5
2001; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 2001; 2; 2,5; 5
3001,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 3005



Устройство для повеки измерительных трансформаторов кл.т. 0,005



Обозначение

диапазона

измерений
Диапазон измерений составляющих погрешностейНормальная область частот, ГцРабочая область частот, Гц
напряжения (токовой),угловой, …'при откл.фильтрепри вкл.фильтрепри откл.фильтрепри вкл.фильтре
0,2От минус 0,2 до 0,2От минус 20 до 2045-10049,8 –40-100049 –
2От минус 2 до 2От минус 200 до 200 — 50,2 59,75 – — 51; 58,8 –
20От минус 20 до 20-- 60,25- 61,2



Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:

  • по табло измерителя Ф5304 — ±1,5;
  • по аналоговому прибору компаратора — ±2,5.



Пределы допускаемой основной абсолютной погрешности компаратора И562 равны:

  • токовой погрешности — ±0,005;
  • угловой погрешности — ±0,3.
  • Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
  • Мощность, потребляемая устройством от сети, не превышает 50 В·А.



Масса:

Измеритель Ф5304- 8,5кг;

Компаратор И562- 26,5кг

Габариты:

Измеритель Ф5304 330x150x350

Компаратор И562 450x300x470

Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
