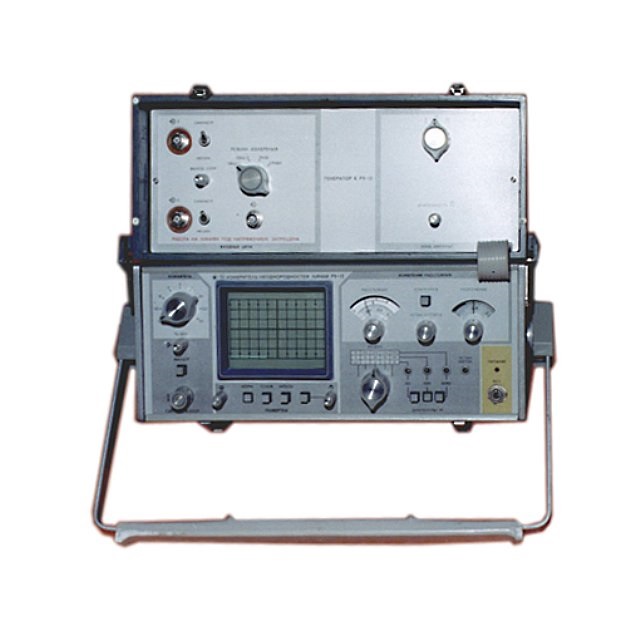

Измеритель параметров линий передач Р5-15

Цену уточняйте







Измеритель параметров линий передач Р5-15 предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

Прибор Р5-15 может использоваться в полевых и лабораторных условиях для измерений на поврежденных линиях и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин и симметрирования по временной задержке с большой точностью.

Принцип действия прибора Р5-15 основан на методе импульсной рефлектометрии -современном методе исследования распределенных систем, позволяющем наблюдать одновременно все неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в Омах,Генри, Фарадах.

Современные измерители параметров неоднородностей линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).



Основные технические характеристики прибора Р5-15:



Диапазон измерения расстояния (на всю шкалу): от 0 до 200 м.

Основная погрешность измерения расстояния (временной задержки) от конца диапазона: 1 % по шкале отсчетного устройства.

Время нарастания переходной характеристики: 0,1 нс.

Длительность зондирующих сигналов, мкс: 0,002-0,01 (видеоимпульс).

Входное сопротивление: 50 Ом.

Заменяет: Р5-11

Масса: 10 кг.

Габариты: 120х304х390 мм.

Описание и стоимость действительны на: 2017-11-17
