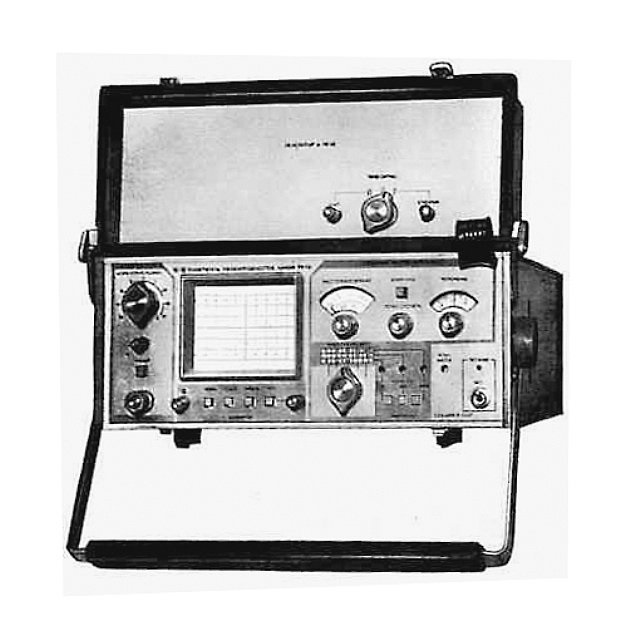

Вимірювач параметрів ліній передач Р5-12
|
Вимірювач параметрів ліній передач & nbsp; Р5-12 & nbsp; призначений для виявлення неоднорідності хвильового опору (пошкодження) в кабелях і лініях електропередач і зв'язку, в коаксіальних радіочастотних трактах, для визначення відстані (тимчасової затримки) до місця пошкодження (неоднорідності), характеру пошкодження , вимірювання величини неоднорідності.
Прилад Р5-12 може використовуватися в польових і лабораторних умовах для вимірювань на пошкоджених лініях і для контролю стану кабелів, прогнозування несправностей в них, вимірювання їх довжин і симетрування з тимчасової затримки з великою точністю .
Принцип дії приладу Р5-12 заснований на методі імпульсної рефлектометрии -Сучасне методі дослідження розподілених систем, що дозволяє спостерігати одночасно всі неоднорідності в лінії і вимірювати координати і характеристики кожної з них окремо.
Основними перевагами методу є наочність представлення результатів вимірювання, малий час вимірювань, висока чутливість, можливість визначення параметрів елементів розподіленої системи в Омах, Генрі, Фарадах.
Сучасні вимірювачі параметрів неоднорідностей ліній передач пикосекундной діапазону відрізняються високою роздільною здатністю по відстані, що становить одиниці сантиметрів (для ліній з повітряним заповненням) .
& nbsp;
Основні технічні характеристики приладу Р5-12: Максимальна роздільна здатність: 0,09 м. Час наростання перехідної характеристики: 0,9 нс. Тривалість зондувальних сигналів, мкс (форма імпульсу): 0,005-0,4 (відеоімпульс, перепад). Замінює: Р5-8, Р5-8 / 1 Замінює: Р5-8, Р5-8 / 1
Діапазон вимірювання відстані ( на всю шкалу): від 1 до 2000 м.
Маса: 9 кг.
Габарити: 120х304х390 мм.
