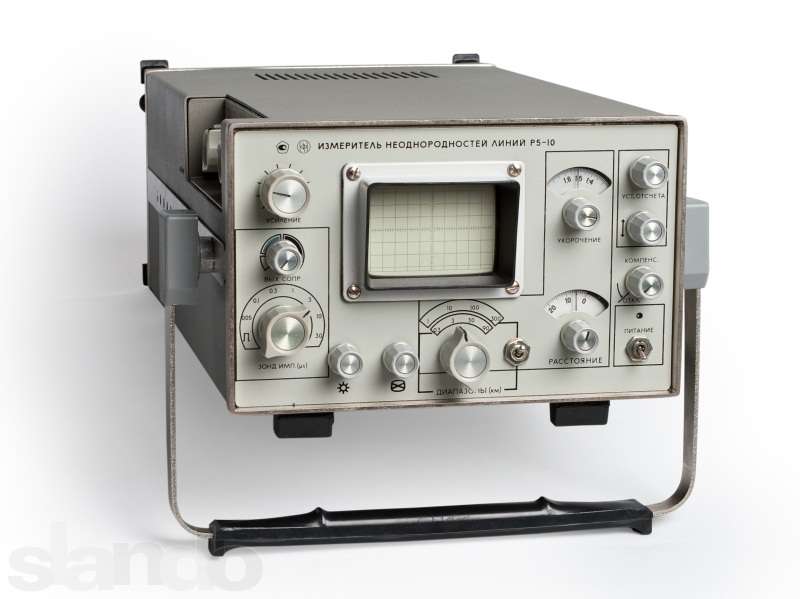

Вимірювач параметрів ліній передач Р5-10
|
Вимірювач параметрів ліній передач & nbsp; Р5-10 & nbsp; призначений для виявлення неоднорідності хвильового опору (пошкодження) в кабелях і лініях електропередач і зв'язку, в коаксіальних радіочастотних трактах, для визначення відстані (тимчасової затримки) до місця пошкодження (неоднорідності), характеру пошкодження , вимірювання величини неоднорідності.
Прилад Р5-10 може використовуватися в польових і лабораторних умовах для вимірювань на пошкоджених лініях і для контролю стану кабелів, прогнозування несправностей в них, вимірювання їх довжин і симетрування з тимчасової затримки з великою точністю .
Принцип дії приладу Р5-10 заснований на методі імпульсної рефлектометрии & nbsp; & mdash; сучасному методі дослідження розподілених систем, що дозволяє спостерігати одночасно всі неоднорідності в лінії і вимірювати координати і характеристики кожної з них окремо.
Основними перевагами методу є наочність представлення результатів вимірювання, м алое час вимірювань, висока чутливість, можливість визначення параметрів елементів розподіленої системи в Омах, Генрі, Фарадах.
Сучасні вимірювачі параметрів неоднорідностей ліній передач пикосекундной діапазону відрізняються високою роздільною здатністю по відстані, що становить одиниці сантиметрів (для ліній з повітряним заповненням).
& nbsp;
Основні технічні характеристики приладу Р5-10: Замінює: & nbsp; РЕЙС- 105М, РЕЙС-105М1, РІ-10М1, РІ-10м2, & nbsp; Р5-1, Р5-5 Можлива заміна: Р5-10 / 1 Документації для скачування немає
< td>
Тривалість зондуючого імпульсу на навантаженні 75 Ом, мкс & lt; 0,05; 0,1 & plusmn; 0,02; 0,3 & plusmn; 0,06; 1 & plusmn; 0,2; 3 & plusmn; 0,6; 10 & plusmn; 2; 30 & plusmn; 6; & Ge; 100 Мінімальна вимірювана відстань неоднорідності при коефіцієнті укорочення 1.5, м. 5 амплітуда зондуючого імпульсу, на навантаженні 75 Ом, В, не менше:
при тривалості 0,05 & nbsp; & ndash; 0,1 мкс
при тривалості 0,3 & nbsp; & ndash; 1 & nbsp; & ndash; 3 & nbsp; & ndash; 10 & nbsp; & mdash; 30 мкс
при тривалості 100 мкс
10
20
2 Параметри імпульсу компенсації на навантаженні 75 Ом:
Амплітуда імпульсу, В, не менше
тривалість імпульсу, мкс, не менше
3
10 Період проходження калібраціонних міток, мкс, на діапазонах:
1 км
10 км
100 км
300 км
10
20
160
640 Похибка періоду проходження калібраціонних міток,% & plusmn; 0,1 < / td> Діапазони вимірюваних відстаней, км 0-0,3
0-1
0-3
0-10
0-30
0-100
0-300 Основна похибка вимірювання відстані (тимчасової затримки) від кінцевого значення діапазону,%, не більше & plusmn; 1 похибка установки коефіцієнта укорочення, %, не більше & plusmn; 1 Чутливість підсилювача приходящ їх сигналів, мм / мВ, не менше & nbsp; Смуга пропускання частот підсилювача, МГц, не менше 10 < / td> Переміщення лінії розгортки вгору і вниз від центру екрану, мм, не менше 60 Розмір робочої ділянки розгортки, мм 60 Тривалості розгортки, мкс, на діапазонах:
1 км
10 км
100 км
300 км
3-6
30-60
300-600
800-1500 Час самопрогрева, хв,
в нормальних умовах
в робочих умовах
5
15 Параметри зарядного пристрою
струм заряду, мА
напруга відключення, В
150 & plusmn; 10
29-30 Харчування приладів від мережі змінного струму напругою, В 220 & plusmn; 22 Харчування приладів від мережі постійного струму напругою , В 10-15, 22-30 потужність від мережі змінного струму 220 В, ВА, не більше 35 Потужність від мережі постійного струму 12 і 6 В, ВА, не більше 15 потужність від мережі постійного струму 27 В, ВА, не більше 30 Струм споживання від автономного джерела живлення, А, не більше 1 Напрацювання на відмову, год 4000 Габаритні розміри, мм 160 * 274 * 430 Маса не більше, кг 9,8 Термін служби, років 10 технічний ресурс, ч 5000 Час безперервної роботи приладу, год
від автономного джерела, ч 16
1
