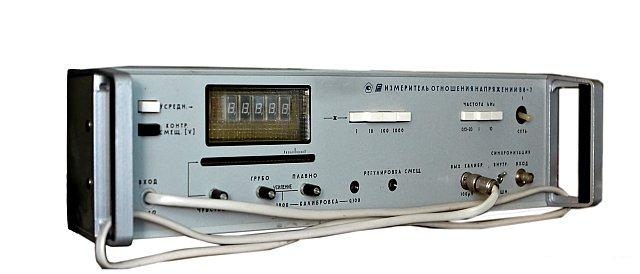

Вимірювач відносини напруг В8-7
|
Вимірювач відносини напруг & nbsp; В8-7 & nbsp; призначений для вимірювання відношення напруг змінного струму, посилення малих напрузі змінного струму н для лінійного синхронного фазочувствнтсльного перетворення цих напруг в напругу постійного струму з можливістю цифрової індикації вихідних сигналів у відносних одиницях. P>
& nbsp; p>
& nbsp; p> & nbsp; p> Можлива заміна: РЯ2-94 p>
Основні технічні характеристики & nbsp; В8-7: strong> p>
Діапазон вимірювання відносин В8-7: & nbsp; 1 - 31600 & nbsp;
Діапазон вихідних напруг 0,2 - 10 000 мкв & nbsp;
Частота вхідних сигналів 0,13 - 20 кГц
Основна похибка вимірювання відносин щодо точки 1,000:
& plusmn; [0,3 + 0, 5 (N Х -1)]% (при Uн менше 1 мкВ); & nbsp;
& plusmn; [0,3 + 0,6 (N Х-1)]% (при UH менше 1 мкВ ), де Uн -мінімальне напруга одного з порівнюваних сигналів, N Х- вимірюється відношення більше 1
Основна похибка декадного подільника, не більше: & plusmn; 1% (0,13-10 кГц) і 1,5 % (понад 10 кГц)
Нерівномірність частотної характеристики в режимі широкої смуги не більше & plusmn; 20% (щодо частоти 1 кГц)
Смуга пропускання підсилювального тракту в режимі вузької смуги 500 Гц ( на резонансній частоті 1 кГц & plusmn; 10%), 5000 Гц (на резонансній частоті 10 кГц & plusmn; 10%)
Повний вхідний опір при вимірюванні сигналів 600 Ом & plusmn; 10%
Технічні характеристики приладу не змінюються під впливом зовнішніх магнітних полів частотою 50 Гц і напруженістю 5 А / м (режим широкої смуги, напруга 1 - 100 мкВ), 10 А / м (режим вузької смуги, напруга 0,2-20 мкв), до 50 А / м (всі інші випадки) p>
