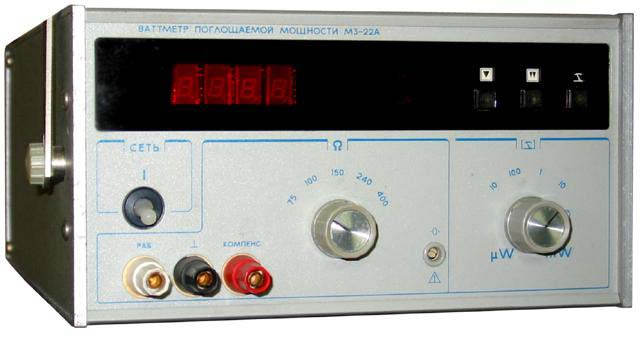

вимірювач потужності М3-22А

Ціну уточнюйте Наявність: на замовлення   Стан: новий Замовити Зворотній дзвінок

Вимірювач потужності & nbsp; М3-22А & nbsp; призначений для вимірювання середнього значення потужності безперервних та імпульсно-модульованих НВЧ-сигналів і коаксіальних і хвилеводних трактах.

Прилад М3-22А застосовується для вимірювання вихідної потужності істочнікав СВЧ-сигналів , атестації термісторного прийомних перетворювачів НВЧ-потужності за коефіцієнтом перетворення і для інших точних вимірювань НВЧ-потужності.

Індикаторний блок приладу М3-22А має автоматичні установку нуля і вибір меж вимірювання.

& nbsp ;

Основні технічні характеристики приладу М3-22А:

Діапазон частот: 0,03-53,6 ГГц. < / p>

Межі вимірювання потужності: 1 мкВт-10 мВт.

Межі основної похибки вимірювань приладом без перетворювача: & nbsp;

& plusmn; (0,8 + 0, 2 Рк / Р х)% (10 мкВт);

& plusmn; (0,3 + 0,2 Рк / Рх)% (100 мкВт; 1 і 10 мВт).

КСХН не більше 1,7 (в залежності від діапазону частот).

Основна похибка вимірювача потужності в залежності від діапазону частот і межі вимірювання,%: б; 10; 15; 25.

Приєднувальні розміри ВЧ-входу (вхідний опір):

коаксіал: 16/7 мм (50 Ом), 16 / 4,6 мм (75 Ом);

хвилевід: 35х15, 28х12, 23х10, 17х8, 11х5,5, 7,5х3,4, 5,2х2,6 мм.

потужність: 25 В * А.
