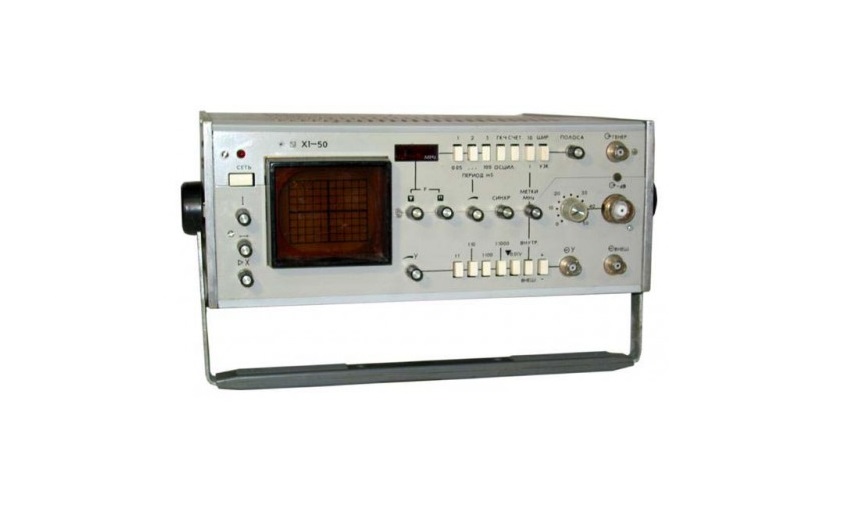

Измеритель АЧХ Х1-50

Цену уточняйте







Измеритель АЧХ Х1-50 предназначен для исследования АЧХ и настройки ВЧ- и СВЧ-узлов с воспроизведением АЧХ на экране ЭЛТ. Диапазон частот 400 кГц - 1020 МГц.

Измеритель АЧХ Х1-50 применяется при производстве, настройке и ремонте радиоэлектронной аппаратуры в лабораториях и цехах, ремонтных мастерских, а также в качестве сервисного прибора при ремонте телевизоров на дому.



Основные технические характеристики измерителя Х1-50:



Диапазон частот: 0,36-1002 МГц (0,36-436, 434-636 и 636-

1002 МГц).

Полоса качания частоты:

  • в узкополосном режиме: 0,5-20 МГц,
  • в широкополосном режиме: 0,01f макс - весь поддиапазон.

Частотные метки: через 1 и 10 МГц.

Выходное напряжение ГКЧ: 100 мВ.

Неравномерность собственной АЧХ, дБ;

в максимально узкой полосе качания: ±0,5,

в поддиапазоне: ±1,5.

Пределы изменения выходного напряжения: 0-50 дБ.

Чувствительность канала вертикального отклонения, мм/мВ:

без детекторов: 10,

по входу согласованной детекторной головки: 1.

Входное сопротивление, емкость канала вертикального отклонения: 10 кОм, 3 пФ.

Потребляемая мощность: 70 В*А.



Масса прибора: 8,5 кг.

Габариты: 308х304х133 мм

Заменяет: Х1-7А, Х1-7Б, Х1-7

Возможная замена: Е5061А, N9923A, HP 8711B



Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
