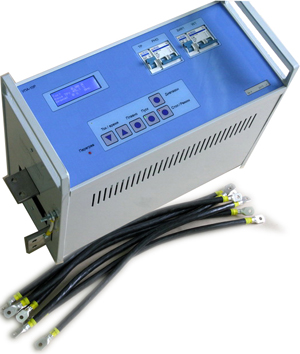

Пристрій прогрузки автоматів УПА-10
|
1.ЗАГАЛЬНІ ВІДОМОСТІ ПРО ВИРІБ h3>
1.1 Пристрій прогрузки автоматів УПА-10 p>
1.2 Прилад призначений для перевірки працездатності і зняття ампер-секундних характеристик автоматів захисту, що працюють в ланцюгах змінного струму , з реєстрацією величин струму і часу спрацьовування автомата. p>
& nbsp; p>
2.Основні ТЕХНІЧНІ ДАНІ і ХАРАКТЕРИСТИКИ h3>
2.1 Вихідна напруга холостого ходу, В 7,0 & plusmn; 10%. P>
2.2 Вихідний струм при температурі шин не більше 40 о С, на навантаженні 0,3 & bull; 10-3 Ом, не менше, кА 10 p>
2.3 Діапазон реєстрації ефективних значень вихідного струму, кА 1,0 - 12,8 p>
2.4Діапазони реєстрації часу вимикання вихідного струму (часу спрацьовування автомата) p>
за рівнем 0,5 кА: p>
а) режим & ldquo; С & rdquo; 1,0 - 99,9 с; p>
б) режим & ldquo; МС & rdquo; 125 - 999 мс p>
& nbsp; p>
2,5 Границі допустимих основних відносних похибок вимірювання,% p>
-Вихідний синусоїдального струму & delta; I 1 = + [2,0 + 1,0 (Ік / Iх-1)]; p>
-Вихідний струму від тиристорного регулятора & delta; I 2 = + [5,0 + 4,0 (Ік / Iх-1)]; < / p>
-часу в режимі & ldquo; С & rdquo; & Delta; = + [0,5 + 0,1 (Тк / Тх-1)]; p>
-часу в режимі & ldquo; MС & rdquo; & Delta; = + [3,0 +2,0 (Тк / Тх-1)]; p>
& nbsp; p>
2.6 Поріг спрацьовування блокування ТР при перевищенні допустимого вихідного струму, кА 12,8 p>
2.7 Поріг спрацьовування теплового захисту шин, оС 75 & plusmn; 20% p>
2.8 Напруга живлення (частота 50 Гц), В 380 & plusmn; 10% p>
2.9 Струм споживання, не більше, А 150 p>
2.10 Час безперервної роботи при вихідному струмі 10 кА, не менше, з 30 p>
2.11 Габаритні розміри , мм 310х370х470 p>
2.12 Маса, кг, не більше (без гнучких шин) 60 p>
