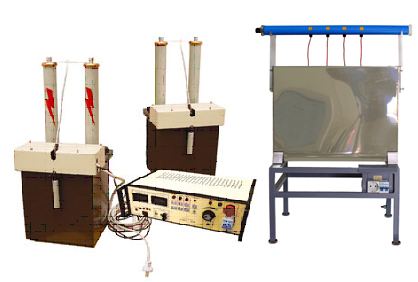

Стенд високовольтний стаціонарний СВС-100

Ціну уточнюйте
Наявність: на замовлення   Стан: новий




1. ПРИЗНАЧЕННЯ

1.1. Стенд високовольтний стаціонарний СВС-100 (надалі & ndash; & laquo; стенд & raquo;) призначений для:

  • випробування ізоляції захисних засобів (ізоляційні штанги, гумові боти, рукавички, електроінструмент і т.п.) змінною високою напругою промислової частоти, регульованим в межах 0 - 100кВ.
  • випробування ізоляції силових кабелів і твердих діелектриків випрямленою електричною напругою, а також для випробування твердих діелектриків синусоїдальною електричною напругою частотою 50 Гц.

    1.2. Стенд призначений для експлуатації під навісом або в приміщеннях при робочих значеннях температури повітря від плюс 5 & deg; З до плюс 40 & deg; С, відносної вологості 80% при температурі плюс 20 & deg; З повагою та атмосферному тиску 84,0 & ndash; 106,7 кПа (630 & ndash; 800 мм. Рт. Ст.).

    1.3. Для роботи зі стендом потрібно два оператора, що мають допуск до роботи з електроустанов-ками з напругою понад 1000 В.

    & nbsp;

    2. ТЕХНІЧНІ ДАНІ

    2.1. Харчування & ndash; однофазна мережа змінного струму напругою 220 & plusmn; 20 В, частотою 50 & plusmn; 2 Гц

    2.2. Споживана потужність, не більше, ВА, - 500

    2.3. Кількість джерел високої напруги - 3

    2.4. Параметри джерел приведені в таблиці 2.1

    Таблиця 2.1

    Параметр

    Тип & nbsp; джерела

    БВІ-50-1

    < p> БВІ-50-2

    БВІ-1

    Найбільша вихідна змінна напруга, кВ

    50

    50

    1

    & nbsp;

    & nbsp;

    & nbsp ;

    & nbsp;

    Найбільший вихідний струм, мА

    & nbsp;

    24 (при випробуванні в режимі Рукавички і боти)

    10 (при випробуванні в режимі 3кВ)

    5 ( при випробуванні в режимі 100кВ)

    -

    10

    Габаритні розміри, мм

    290х315х675

    290х315х675 < td>

    Вбудований в БО

    Маса, кг

    35

    35

    & nbsp;

    2.5. Параметри випробувальної ванни:

    • кількість випробувальних електродів - 4
    • габаритні розміри (з підставкою), мм, - 670х470х1120
    • маса в сухому стані, кг , не більше - 10

      2.6. Наведена похибка вимірювання вбудованого вимірювача & nbsp; напруги,%, не більше & nbsp; - 3

      2.7. Наведена похибка вимірювання вбудованого вимірювача & nbsp; струму,%, не більше & nbsp; - 3

      2.8. Параметри високопотенційного вимірювача струму ІТВР-4:

      • межа вимірювання (змінного струму), мА, - 10
      • наведена відносна похибка вимірювання,%, не більше - 3

        2.9. Площа, яку займає апаратом (рекомендована), м2, & nbsp; - 4

        2.10. Маса обладнання, кг, не більше, - 100

        2.11. Термін служби обладнання апарату - 10 років
