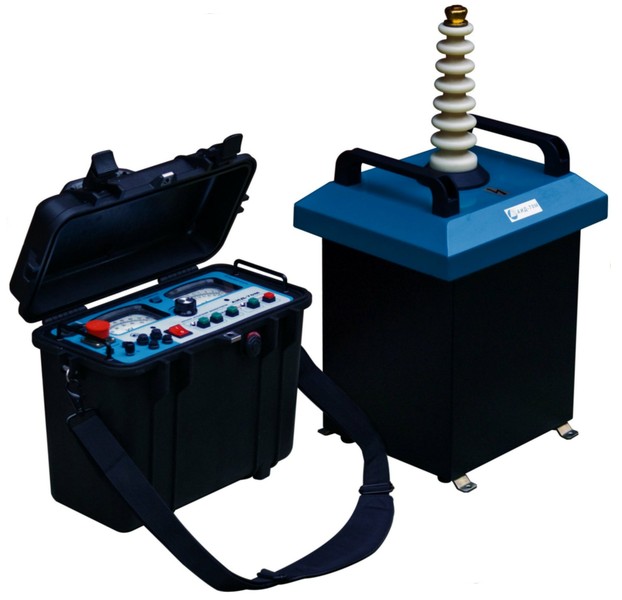

Электроустановка АИД-70М

Цену уточняйте







Электроустановка АИД-70М предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов, а также устройств, работающих в составе электрических установок высокого напряжения.

Измерение осуществляется посредством подачи на испытуемый объект высоковольтного постоянного или переменного напряжения синусоидальной формы частотой 50 Гц с контролем тока, потребляемого нагрузкой, начиная от десятков микроампер.



Аппарат АИД-70 М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 20 мА и постоянным током до 10 мА.

Аппарат предназначен для:

  • испытания электрической прочности изоляции силовых кабелей и твердых диэлектриков постоянным высоким напряжением;
  • испытания электрической прочности твердых диэлектриков синусоидальным напряжением с частотой 50 Гц;
  • генерирования напряжений переменного или постоянного токов заданной величины.



Основные технические характеристики прибора АИД-70 М:





Диапазон регулирования напряжения (постоянного/переменного) 0-70/0-50 кВ



Ток нагрузки при постоянном/переменном напряжении 0-10 мА/0-20 мА



Непосредственное измерение напряжения на нагрузке

с относительной (абсолютной) погрешностью

не более 3%



Защита от превышения максимального напряжения и тока нагрузки



Пределы измерения тока на дополнительном диапазоне

для переменного/постоянного тока

0-2000 мкА/0-1000 мкА



Напряжение питания (220±22) В, 50 Гц



Масса установки пульта управления/блока высоковольтного, кг 14/40



Габариты упаковки (ДхШхВ), мм 830х460х786



Вес БРУТТО, кг 70





Вес

Пульт 16кг

Высоковольтный генератор 36кг

Габаритные размеры

Пульт 485х400х190

Высоковольтный генератор 716х319х292



Заменяет: УИ-70, УИ-70 С3-10кВ, УИ-70 С3-50кВ, УИ-70М

Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
