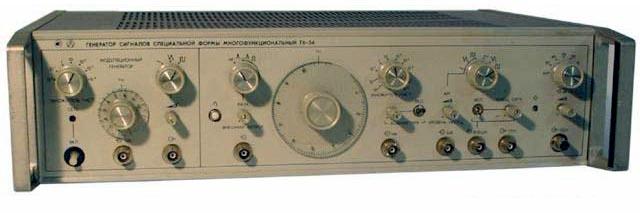

Генератор сигналов произвольной и сложной формы Г6-34
|
|
Генератор сигналов произвольной и сложной формы Г6-34 источник электрических сигналов в диапазоне инфранизких, низких и высоких частот.
Прибор Г6-34 выполнен по схеме генератора с электронным управлением частотой.
Основные технические характеристики прибора Г6-34:
Диапазон частот: 0,001 Гц - 10 МГц.
Пределы основной погрешности установки частоты:
±1 % (0,1 Гц - 100 кГц);
±2 % (0,001-0,1 Гц и 100 кГц-1МГц);
±5 % (1-10 МГц).
Выходное напряжение: 500 мкВ - 5 В (50 Ом).
Коэффициент гармоник:
1% (20 Гц - 1 кГц);
2% (1 - 10 кГц);
3% (10 - 100 кГц).
Коэффицент нелинейности сигнала треугольной формы: 2% (0,001 - 0,1 Гц и 1 - 100 кГц).
Длительность фронта и среза сигнала прямоугольной формы: 30 нс.
Форма выходных сигналов модуляционного генератора:
синусоидальная,
треугольная,
прямоугольная.
Диапазон частот модуляционного генератора: 0,01 Гц - 20 кГц.
Выходное напряжение модуляционного генератора: 0,5 - 5 В (600 Ом).
Потребляемая мощность: 60 В*А.
Заменяет: Г6-28, Г6-29
Масса: 13 кг.
Габариты: 490х135х475 мм.
