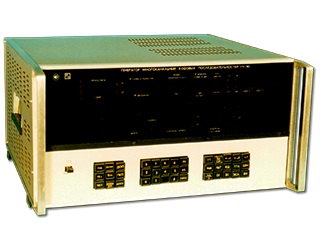

Генератор імпульсний Г5-80

Ціну уточнюйте Наявність: на замовлення   Стан: новий Замовити Зворотній дзвінок

Генератор імпульсний & nbsp; Г5-80 & nbsp; призначений для формування на виходах 16 каналів кодових послідовностей (слів) змінною структури. Г5-80 дозволяє генерувати різні бінарні коди чи функції (в паралельному і послідовному коді), контрольні та перевірочні тести, а також синхросигнали по багатовимірної тимчасової діаграмі.

Генератор Г5-80 застосовується для перевірки і контролю багатовхідних ІС, СІС, БІС, в тому числі мікропроцесорів, для настройки та контролю багатовхідних цифрових і обчислювальних вузлів, блоків і систем, а також систем зв'язку з імпульсно-кодовою модуляцією, для синхронізації складних імпульсних систем.

Основні технічні характеристики приладу Г5-80:

Кількість каналів: 4-16.

Максимальна тактова частота: 50 МГц.

Число розрядів кодової комбінації: 2048, 8192.

Формат вихідних імпульсів: з поверненням до нуля (RZ) або

без повернення до нуля (NRZ).

Вихідні рівні (Rн = 50 Ом) відповідають рівням ТТЛ і ЕСЛ.

Зовнішній запуск:

імпульсним сигналом з тактовою частотою: 1 кГц - 50 МГц;

зовнішніми імпульс ами з повторенням від кожного імпульсу, що запускає вихідний кодової послідовності: від 1 до 16 разів.

Харчування: 220 & plusmn; 22 В, 50 & plusmn; 0,5 Гц або 220 & plusmn; 11 В, 400 + 28-12 Гц.

потужність: 520 В * А.

& nbsp;

Замінює: Г5-37

Маса: 32 кг.

Габарити: 480х320х550 мм.
