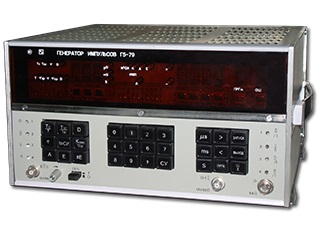

Генератор импульсный Г5-79

Цену уточняйте







Генератор импульсный Г5-79 предназначен для формирования серий прямоугольных импульсов и линейно-ступенчатых серий различной формы (пилообразной, треугольной, трапециидальной).

Генератор Г5-79 применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.

Основные технические характеристики прибора Г5-79:



Период повторения:

серий прямоугольных импульсов: 1 мкс - 99,9 с;

основных импульсов в серии: 0,1 мкс - 9,99 с;

линейно-ступенчатых сигналов: 10 мкс - 99,9 с.

Длительность:

импульсов в серии: 50 нс - 0,999 с;

линейно-ступенчатых сигналов: 10 мкс — 0,999 с.

Амплитуда основных прямоугольных импульсов в серии и линейно-ступенчатых сигналов:

1-9,9 В (50 Ом);

10-99 В (1 кОм).

Временной сдвиг: 0-0,999 с.

Длительность фронта и среза:

прямоугольных импульсов в серии:

10 нс (50 Ом),

100 нс (1 кОм);

линейно-ступенчатых сигналов: 10 мкс - 0,999 с.

Выбросы основных прямоугольных импульсов не более 10%.

Неравномерность вершины импульса не более 5%.

Пределы основной погрешности установки параметров, %:

временных: ±3;

амплитудных: ±10.

Импульсы синхронизации совпадают с тактовым импульсом первым или любым импульсом серии.

Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц.

Потребляемая мощность: 120 В*А.



Заменяет: Г5-50

Аналог: HP 8110A

Масса: 8 кг.

Габариты: 324х173х310 мм.

На данный прибор нет документации для скачивания
