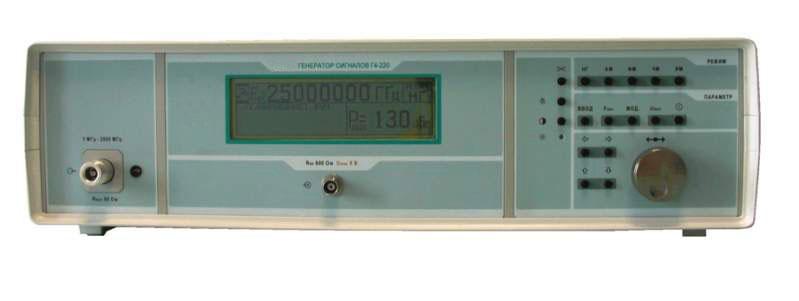

Генератор ВЧ Г4-220

Цена: от 372250,00 грн.*





*- указанная стоимость не является публичной офертой, предоставлена для ознакомительных целей как среднее значение цен данного типа оборудования, как нового (в наиболее популярных комплектациях), так и складского хранения.

Генератор ВЧ Г4-220 предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

Генератор Г4-220 обеспечивает работу в следующих режимах:

1. Немодулированные колебания (НК);

2. Амплитужная модуляция (АМ):

- внутренняя модуляция синусоидальным сигналом,

- внешняя модуляция синусоидальным сигналом,

- внутренняя модуляция сигналом прямоугольной фомы;

3. Амплитудно-импульсная модуляция непрерывной последовательности частотно-заполненных видеоимпульсов прямоугольной формы (АИМ):

- внутренняя,

- внешняя;

4. Частотная модуляция (ЧМ):

- внутренняя модуляция синусоидальным сигналом,

- внешняя модуляция синусоидальным сигналом,

- внутренняя модуляция сигналом прямоугольной фомы;

5. Внутренняя линейно-импульсная частотная модуляция (ЧМ1);

6. Внутренняя частотная модуляция (ЧМ2);

7. Фазовая модуляция (ФМ):

- внутренняя модуляция синусоидальным сигналом,

- внешняя модуляция синусоидальным сигналом,

- внутренняя модуляция сигналом прямоугольной фомы.





Основные технические характеристики прибора Г4-220:



Диапазон несущих частот: 10 МГц - 2,4 ГГц.

Нестабильность частоты: 5*10-7fн (fн - установленное значение несущей частоты).

Основная погрешность установки частоты: 2*10-6fн.

Уровень выходного сигнала: 1 В.

Уровень гармонических и комбинационных спектральных составляющих в полосе от 0,33 f до 3f в режиме НГ: менее -35 дБ.

Основная погрешность установки уровня выходного сигнала: менее 1 дБ.

Глубина регулировки выходного сигнала: -100 дБ.

Выходное сопротивление генератора: 50 Ом.

Сечение выходного тракта: 7/3,04 мм.

Параметры модуляции:

АМ:

диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц;

диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

пределы регулировки коэффиуиента АМ: 0-99 %.

ЧМ:

диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц;

диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

пределы регулировки девиации: 1 Гц - 100 кГц.

ФМ:

диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц;

диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

пределы регулировки девиации: 0-360 °.

АИМ:

глубина АИМ: 50 дБ;

пределы регулировки длительности импульса и промежутка между импульсами: от 1 мкс до 200 с.

Интерфейс: RS-232.

Питание сети: (220±22) В, (50±1) Гц; (115±5,75) В, 400+28 -12Гц.

Потребляемая мощность: 30 В*А.
