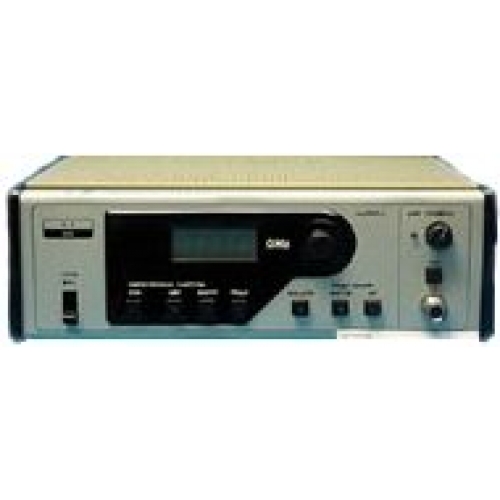

Генератор ВЧ Г4-193
|
Генератор ВЧ & nbsp; Г4-193 & nbsp; призначений для регулювання, настройки і випробувань радіотехнічної СВЧ-апаратури. Може працювати в режимі зовнішнього управління частотою НВЧ-сигналу самостійно і в складі вимірювальних систем в якості гетеродінов.Генератор Г4-193 застосовується в якості свип-генераторів при панорамних вимірах. P>
Основні технічні характеристики приладу Г4- 193: strong> p> Рівень вихідного сигналу, мВт: 10. p> Діапазон регулювання рівня вихідної потужності: 23 дБ. p> Перебудова частоти: ручна, автоматична періодична у всьому діапазоні, дистанційна (зовнішнім керуючим напругою 0-10 В довільної форми). p> Основна похибка установки частоти: & plusmn; 1%. p> Нестабільність частоти через 30 хвилин остан включення або через 15 хвилин після перебудови на іншу частоту за 15 хвилин не більше & plusmn; 5 * 10-4. p> Гармонійні складові вихідного сигналу не більше, дБ: -12 (власні); -30 (з фільтром з комплекту). P> Амплітудна ІМ з ослабленням сигналу в паузі між імпульсами не менше 20 дБ: зовнішня ЧС: Харчування: 220 & plusmn; 22 В, 50 & plusmn; 1 Гц або 115 & plusmn; 5,75 В; 220 & plusmn; 11 В; 400 + 28-12. P> Потужність: 30 В * А. P> & nbsp; p> Замінює: Г4-80 & nbsp; p>
Діапазон частот, ГГц: 1-4. p>
внутрішня меандрові 1000 & plusmn; 1 Гц;
зовнішня імпульсами з частотою проходження 0,1-200 кГц і тривалістю 1-500 мкс. p>
девіація частоти вихідного СВЧ-сигналу: 40 МГц;
діапазон модулюючих частот: 0-250 кГц. p>
Маса : 6 кг.
Габарити: 300х115х312 мм. p>
Документації для скачування немає
