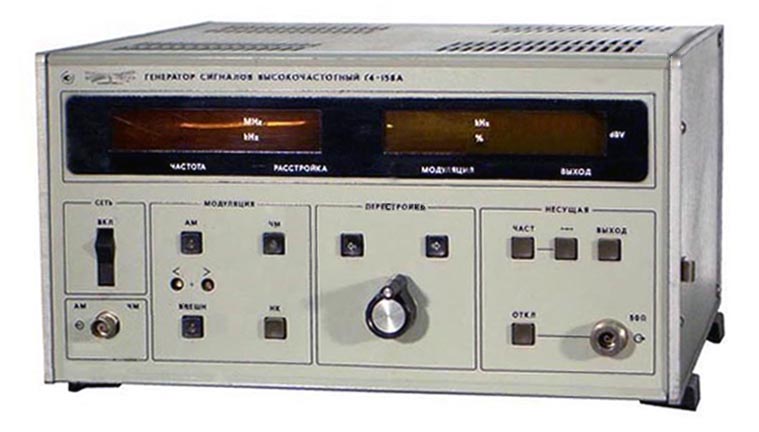

Генератор ВЧ Г4-158А

Цену уточняйте







Генератор ВЧ Г4-158А преназначен для проверки и настройки приёмопередающей аппаратуры, работающей в режимах Нк, Чм, АМ, в условиях лабораторий, цехов, ремонтных и поверочных органов.

Прибор Г4-158А может использоваться в составе автоматизированных рабочих мест и в ИИС.





Основные технические характеристики прибора Г4-158А:



Частотные параметры:

Диапазон: от 0,01 до 130 МГц.

Дискретность: 1 кГц 16-130 МГц), 0,1 кГц (1-16 МГц), 0,01 кГц (100-1000 КГц), 0,001 кГц (10-100 кГц).

Основная погрешность: ±10-3 %.

Нестабильность за 15 минут после 1ч прогрева: 5*10-6.

Выход:

Предел: 10-7-2 В (50, 75 Ом).

Погрешность установки ослабления ттенюатора: ±0,5 дБ (6...-59,9 дБВ), ±1 дБ (-60...-119,9 дБВ), ±1,5 дБ (-120...-139,9 дБВ).

Дополнительная погрешность на каждые 10 °С: ±0,2 дБ.

Спектральная чистота:

Гармонические составляющие: -30 дБ (Uвых<1 В); -25 дБ(Uвых>1 В).

Негармонические составляющие: -60 дБ.

Паразитная девиация частоты в полосе 0,03-20 кГц: 2*10-6 fн + 5 Гц.

Паразитная АМ в полосе 0,03-20 кГц: 0,01 %.

Амплитудная модуляция:

Диапазон модулирующих частот: 30 Гц-20 кГц (внешняя АМ).

Коэффициент АМ: 0-99 %.

Основная погрешность КАМ: ±10 %.

Коэффициент гармоник: 3 % (f<100 МГц), 5 % (f> 100 МГц).

Паразитная ЧМ: 1*10-6fн+60 Гц (КАМ = 30 %).

Частотная модуляция:

Диапазон модулирующих частот: 30 Гц-60 кГц (fн>4 МГц), (0,03-0,02fн) кГц fн<4 МГц).

Основная погрешность установки девиации частоты: ±15 % delta (f)+10 Гц (Fм 0,09-60 кГц).

Паразитная АМ: 5 %.

Потребляемая моность: 70 В*А.

Питание: 220±22 В, 50±0,5 Гц или 400 +2-12 Гц.



Заменяет: Г4-93, Г4-102, Г4-102А, Г4-106, Г4-158, Г4-165, Г4-132, Г4-132А

Рекомендуемая замена: Г4-165

Масса: 11 кг.

Габариты: 320х175х355 мм.

Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
