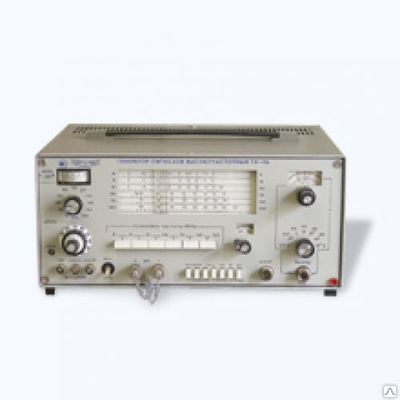

Генератор ВЧ Г4-116

Цену уточняйте







Генератор ВЧ Г4-116 используется для измерения электрических характеристик и параметров различных радиотехнических устройств (радиовещательных, связных, телевизионных и др.).

Прибор Г4-116 может служить источником немодулированного сигнала и использоваться в качестве гетеродина.





Основные технические характеристики прибора Г4-116:



Диапазон частот: 4-300 МГц (6 поддиапазонов).

Выходное напряжение: 0,1 мкВ - 0,5 В (от -6 до -126 дБ относительно уровня 1 В).

Пределы допускаемой основной погрешности установки опорного уровня выходного напряжения (1 B): ±1 дБ.

Нестабильность выходного напряжения за 15 мин работы: 0,1 дБ.

Режим АМ:

пределы регулировки: 0-100% с дискретностью через 10 дБ;

диапазон модулирующих частот: 50 Гц - 60 кГц;

коэффициент гармоники огибающей АМ сигнала:

5% (М=80%),

3% (М=30%);

погрешность установки коэффицента модуляции: ± (5%±0,05 М).

Режим ЧМ:

пределы регулировки девиации частоты: 0,5-100 кГц;

погрешность установки девиации частоты: ±10 %;

диапазон модулирующих частот: 30 Гц - 60 кГц;

Режим модуляции видеосигналом:

полосы модулирующих частот: 50 Гц - 6,5 МГц;

неравномерность частотной характеристики видеоусилителя: ±1,5 дБ;

погрешность установки модуляции: ±5 %.

Потребляемая мощность: 60 В*А.

Питание: 220±22 В, 50±0,5, 60±0,6 Гц или 115±5,5 В, 400+28-12Гц.



Заменяет: Г4-70

Рекомендуемая замена: Г4-176А, Г4-176, Г4-185, Г4-186

Масса: 13,5 кг.

Габариты: 360х190х355 мм.



Описание и стоимость действительны на: 2017-11-17

На данный прибор нет документации для скачивания
