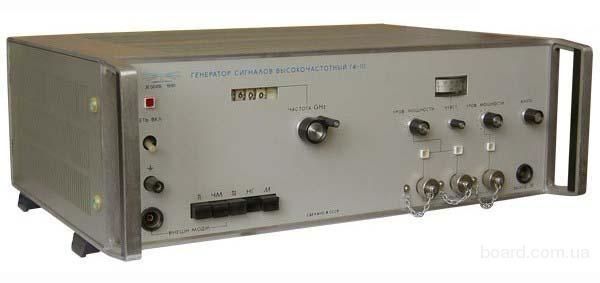

Генератор ВЧ Г4-111

Ціну уточнюйте
Наявність: на замовлення   Стан: новий




Генератор ВЧ & nbsp; Г4-111 забезпечує & nbsp; калібрування вимірювачів потужності, вимірювання втрат, послаблень, КСХН, импедансов і ін.

Прилад Г4-111 може використовуватися як імітатор перешкоди або передавачі основного сигналу, а також для вимірювання параметрів антен і антенних трактів. Чи знайде застосування при випробуваннях діодів, варакторов і т. Д.

& nbsp;



Основні технічні характеристики приладу Г4-111:



Діапазон частот: 6-17,85 ГГц.

Межі основної похибки установки частоти: & plusmn; 0,5%.

Нестабільність частоти за 15 хв роботи після 30 хв прогріву: 1 * 10-4f.

Паразитна девіація частоти: 1 * 10-5 f (50 Гц - 20 кГц).

Рівень вихідного сигналу, мВт: & nbsp;

40 (6-8,9 ГГц);

20 (8,9-12,05 ГГц);

8 (12,05-16,6 ГГц);

4 (16,6-17,44 ГГц);

2 (17,44-17,85 ГГц ).

Ослаблення вихідної потужності: 0-30 дБ.

Нестабільність рівня вихідної потужності за 15 хв роботи: 0,1 дБ.

Потужність сигналу на виході для підключення ЕСЧ (50 Ом, коаксіал 7 / 3мм): & nbsp;

300 мВт (6-9ГГц);

500 мкВт (9-12,7ГГц).

Параметри зовнішньої ІМ:

частота повторення: 0,05-10 кГц;

амплітуда 9-12 В;

д лительного імпульсу 0,5-50 мкс;

тривалість фронту і зрізу: 0,2 і 0,3 мкс відповідно.

Частота повторення меандру: & nbsp;

1 кГц & plusmn; 10% (при внутрішній модуляції);

0,4-2 кГц (при зовнішньої модуляції).

Смуга електронної перебудови: 3 МГц.

потужність: 140 В * А.

Живлення: 220 & plusmn; 22 В, 50 & plusmn; 0,5 Гц або 115 & plusmn; 5,5 В, 400 + 28 & lt; sub & gt; -12 & lt; / sub & gt; Гц.

& nbsp;

Замінює: Г4-127

Рекомендована заміна: РГ4-07, РГ4-08

Маса: 24 кг.

Габарити: 490х175х355 мм.
