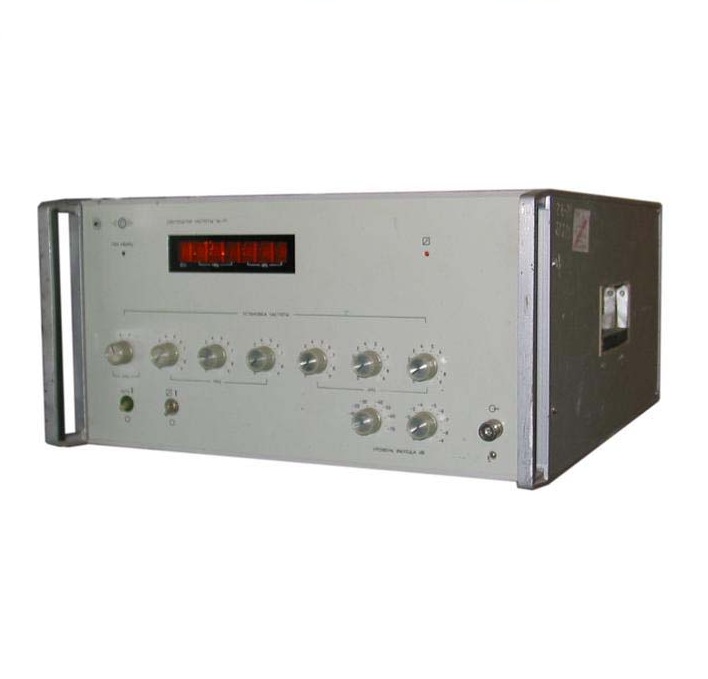

синтезатор Ч6-71
|
Опис 10-1299,999 МГц, дискретність 1 кГц, КОП - Дистанційне керування частотою.
- Цифрова індикація.
Синтезатор Ч6-71 призначений для отримання високостабільного по частоті синусоїдального сигналу в діапазоні 10-1300 МГц.
Дистанційне керування приладу Ч6-71 через КОП дозволяє за заздалегідь заданою програмою автоматично управляти такими параметрами синтезатора, як частота і рівень вихідного сигналу.
Прилад Ч6-71 побудований на елементній базі III покоління з широким застосуванням мікросхем середньої інтеграції і СВЧ-вузлів микрополосковой виконання. Прилад застосовується в вимірювальної техніці, системах зв'язку, автоматизованих системах, в лабораторних і цехових умовах.
Основні технічні характеристики приладу Ч6-71:
Діапазон частот вихідного сигналу: 10-1299,999 МГц.
Дискретність установки частоти : 1 кГц-100 МГц.
Рівень вихідного сигналу, не менше:
20 мВт (до 599,999 МГц),
5 мВт (600-1299,999 МГц).
Межі регулювання рівня вихідного сигналу: 0-79 дБ (з дискретністю 1 дБ).
Похибка величини ослаблення атенюатора, не більше:
1 дБ (при ослабленні до 19 дБ),
2 дБ (при ослабленні до 79 дБ).
Ослаблення дискретних комбінаційних складових спектра з частотами, що не кратними частоті вихідного сигналу, не менше 50 дБ (в смузі від 0,5 f вих до 2 f вих,
де f вих - встановлене значення вихідної частоти).
Максимальна відносна похибка частоти кварцового генератора після двох годин самопрогрева, не більше:
1,5 * 10-7 (за 1 міс),
5 * 10-7 (за 12 міс).
Среднеквадратическая відносна випадкова варіація частоти 10 МГц вихідного сигналу після двох годин самопр Греве, не більше:
± 5 * 10-7 (за 0,1 с),
± 5 * 10-8 (за 1 с),
± 5 * 10-8 (за 10 з ).
потужність: 200 В * А.
Рекомендована заміна: РЧ6-05
Маса: 35 кг.
Габарити: 490х255х555 мм.
