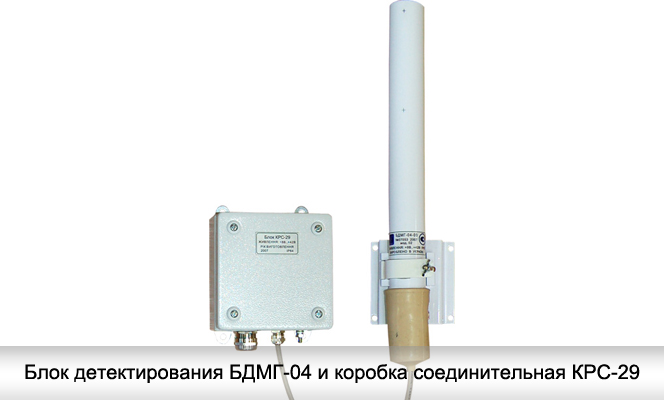

блок детектування БДМГ-04
|
Блоки детектування БДМГ-04-00, БДМГ-04-01, БДМГ-04-02, БДМГ-04-03 і БДМГ-04-04 призначені для вимірювання потужності еквівалентної дози гамма-випромінювання (далі по тексту - МЕкД гамма -випромінювання). p>
Блок детектування БДМГ-04-02Б призначений для вимірювання потужності поглиненої дози в повітрі гамма-випромінювання (далі по тексту - МПД гамма-випромінювання). p>
Блоки детектування відносяться до стаціонарних засобів вимірювальної техніки (ЗВТ), що служить для контролю радіаційної обстановки, і піддаються державним випробуванням згідно з ДСТУ 3400: 2006. p>
Блоки детектування застосовуються:
- в складі апаратури контролю радіаційної безпеки (АКРБ) на атомних електростанціях (АЕС);
- спільно зі стандартними ЗВТ (дозиметр-радіометр МКС-2001, аналізатор багатоканальний паралельного рахунку АМП-12 «Пульс-1А» і ін.);
- спільно зі стандартною електронно-фізичною апаратурою, що має відповідні входи (для прийому послідовності статистично р аспределенних імпульсів, інтерфейс RS-485 або струмовий вхід). p>
Технічні характеристики p>
Діапазон енергій гамма-випромінювання від 0,05 до 3,0 МеВ. p>
Діапазон вимірювання МЕкД і МПД гамма-випромінювання для кожного з варіантів виконання блоків детектування наведено в таблиці: p>
Варіант виконання span> td > | Діапазон вимірювання span> td> | Примітка span> td> tr> БДМГ-04-00 span> td> | від 0,04 ∙ 10 -6 sup> до 10 Зв / год span> td> | Два каналу : №1 (з лічильником високої чутливості) і №2 (з лічильником низької чутливості) span> td> tr> | БДМГ-04-01 span> td> | від 1 ∙ 10 -6 sup> до 10 Зв / год span> td> | Два каналу: №1 (з лічильником середньої чутливості ) і №2 (з лічильником низької чутливості) span> td> tr> | БДМГ-04-02 span> td> | від 0,04 ∙ 10 -6 sup> до 4 ∙ 10 -3 sup> Зв / год span> td> | | БДМГ-04-03 span> td> | від 0,1 ∙ 10 -3 sup> до 10 Зв / год span> td> | Один канал (з лічильником низької чутливості) span> td> tr> | БДМГ-04-04 span> td> | від 1 ∙ 10 -6 sup> до 50 ∙ 10 < sup> -3 sup> Зв / год span> td> | Один канал (з лічильником середньої чутливості) span> td> tr> | БДМГ-04-02Б span> td> | від 0,04 ∙ 10 -6 sup> до 4 ∙ 10 -3 sup > Гр / год span> td> | Один канал (з лічильником високої чутливості), вимірює МПД гамма-випромінювання span> td> tr> table> | Технічні характеристики strong> p> Умови експлуатації strong> p> Варіанти виконань p> Блоки детектуючих ания БДМГ-04-02, БДМГ-04-02Б, БДМГ-04-03 і БДМГ-04-04 мають в своєму складі по одному лічильнику. Блоки детектування БДМГ-04-00 і БДМГ-04-01 мають в своєму складі по два лічильника. Кожен з лічильників входить до складу окремого вимірювального каналу (грубий і чутливий - для БДМГ-04-00, грубий і середній чутливості - для БДМГ-04-01). P> Корпус блоків детектування виконаний у вигляді циліндра, матеріал корпусу - алюмінієвий сплав. Габаритні розміри варіантів виконань блоків детектування відрізняються тільки довжиною (від 230 до 420 мм), діаметр - 50 мм. P> Всередині корпусу блоків детектування встановлена плата вузла ПДГГ-01, на якій встановлені всі елементи блоків детектування. p> Для забезпечення сейсмостійкості блоків детектування, стійкості до дії синусоїдальних вібрацій і механічних ударів, плата вузла ПДГГ-01 встановлена на спеціальних кулько-пружинних фіксаторах (амортизаторах). p> Блок детектування при експлуатації кріпиться до вертикальної поверхні (к стене, балці, конструкції і т.д.) за допомогою тримача. P> Для забезпечення зручності монтажу блоку детектування на об'єкті, з блоком детектування може поставлятися коробка сполучна КРС-29 або блок сигналізації БИЦ-17. Коробка з'єднувальна КРС-29 і блок сигналізації БИЦ-17 забезпечують підключення кабелів зв'язку до пружинним клемним з'єднувачів без розпаювання роз'ємів на об'екте.В блоці сигналізації БИЦ-17 і коробці сполучної КРС-29 встановлені елементи, що забезпечують виконання вимог до електромагнітної сумісності (забезпечують нормальне функціонування блоку детектування БДМГ-04 в умовах електромагнітної обстановки середньої жорсткості, група виконання по завадостійкості П3 по НП 306.5.02 / 3.035. p> td> tr> table> Документації для скачування немає |
