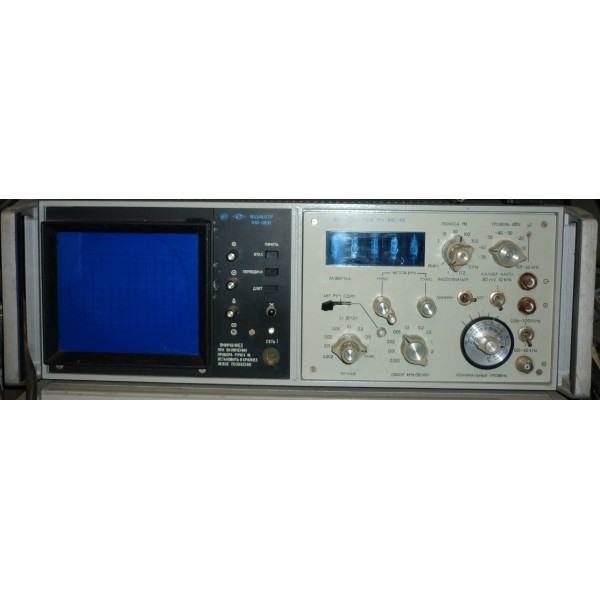

аналізатор спектра СK4-56
|
Аналізатор спектра СK4-56 призначений для дослідження спектра періодичних сигналів довільної форми і модуляції, а також спектрів стаціонарних шумів.
СК4-56 призначений: - для дослідження спектрів сигналів довільної форми і модуляції
- для дослідження спектрів стаціонарних шумів
- для вивчення спектру поблизу несучої
- для дослідження паразитної шумової модуляції
- джерел сигналу і виявлення їх.
Основні технічні характеристики приладу СK4-56:
| Діапазон частот СК4-56 Аналізатор спектра | 0,01-60 кГц, до 300 МГц із зовнішнім гетеродином | ||||||
| Смуга огляду СК4-56 Анализатор спектра | 0,05-50 кГц (дискретно через 1, 2, 5) | ||||||
| Смуга пропускання на рівні 3 дБ, Гц | 3, 10, 30, 100, 300 | ||||||
| Рівень власних шумів в смузі пропускання З Гц | 500 НВ (10 Гц); 200 НВ (20Гц), 30 НВ (більше 1 кГц) | ||||||
| Похибка вимірювання СК4-56 Аналізатор спектра | рівнів 5-8% відносин рівнів ± (З-10)% частоти ± (10-4 + П + 1) Гц | ||||||
| Динамічний діапазон | 80-90 дБ | ||||||
| Рівень максимального вхідного сигналу | 8 В | ||||||
| Нерівномірність АЧХ | ± 3% (20 Гц-20 кГц) ± 5% (10 Гц-60 кГц) | ||||||
| Час розгортки | 0,02 50 з | ||||||
| Вхідний опір СК4-56 Аналізатор спектра | 10 5 | потужність | 170 В * А | Габаритні розміри | 488х173х572 мм < tr> | Маса СК4-56 Аналізатор спектра | 30 кг | Функції СК4-56 Аналізатора спектра: |
