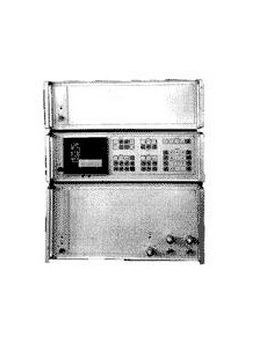

Анализатор спектра С4-85

Цену уточняйте







Анализатор спектра СВЧ последовательного действия С4-85, работающий в диапазоне частот 100 Гц-39,6 ГГц (до 22 ГГц с внутренними смесителями, в диапазоне 17,44-39,6 ГГц - с двумя внешними волноводными смесителями). В диапазоне 1,7-22 ГГц вход прибора защищен перестраиваемым фильтром преселектора.

Встроенный синтезированный гетеродин позволяет обеспечить высокую разрешающую способность (10 Гц в диапазоне 1 до 11,7 ГГц и 100 Гц - 39,6 ГГц), высокую точность измерения частоты f, подобную ВЧ- и СВЧ.

Микропроцессорная система управления прибора обеспечивает индикацию результатов измерения, положения органов управления, перечень дополнительных программ пользователя, результатов калибровки и диагностики прибора на экране встроенного алфавитно-графического растрового индикатора; управление прибором в ручном и дистанционном режимах, ввод и вывод информации через интерфейс КОП.

Предусмотрена автоматическая диагностика неисправностей и полуавтоматическая калибровка.

Анализатор спектра С4-85 обеспечивает:


— анализ спектра периодических сигналов и стационарных шумов;
— измерение уровней и отношений уровней синусоидальных сигналов и составляющих в спектрах сложной формы;
— измерение частот спектральных составляющих и частотных интервалов между ними;
— измерение ширины полосы занимаемых частот, уровней внеполосных и побочных излучений;
— измерение гармонических, интермодуляционных искажений в четырехполюсниках.

  • Автоматизация измерений.
  • Самодиагностика.
  • Синтезированный гетеродин.



Основные технические характеристики прибора С4-85:


Диапазон частот: 100 Гц - 39,6 ГГц,
перестройка по частоте:
в полосах обзора менее 50 МГц - дискретная с помощью синтезированного гетеродина с минимальным шагом по частоте до 1 Гц,
в полосах обзора 50 МГц и более - плавная с помощью гетеродина в несинхронизированном режиме).

Полоса обзора (П<sub>обз</sub>): 0,500 Гц-20 ГГц (дискретные значения по ряду 1, 2, 5).

Полоса пропускания (на уровне -3 дБ): 10-3*106 Гц (дискретные значения по ряду 1, 3, 10).

Погрешность измерения частоты синусоидального сигнала: ±(10-7f+2 Гц), где f - частота сигнала.

Погрешность измерения разности частот двух синусоидалных сигналов:
±0,1 П<sub>обз</sub> (при П<sub>обз</sub> не менее 50 МГц),
±0,005 П<sub>обз</sub> (при П<sub>обз</sub> менее 50 МГц).

Погрешность измерения отношения уровней на одной частоте: ±1 дБ (0,01-39,6 ГГц).

Уровень собственных шумов, приведенный к полосе 100 Гц: (124-95) дБ/мВт (0,01-39,6 ГГц).

Входное сопротивление:
50 Ом (канал 7/3) до 22 ГГц;
волноводы 11х5,5 и 7,2х3,4 в диапазонах частот 17,44-25,95 и 25,95-39,6 ГГц соответственно.

Объем программ пользователя: 64Кб.

Потребляемая мощность: 500 В*А.

Заменяет: С4-60

Описание и стоимость действительны на: 2017-11-17
