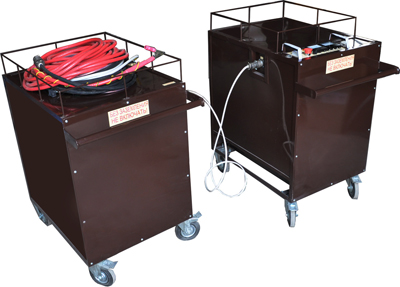

стенд високовольтний Свпа

Ціну уточнюйте
Наявність: на замовлення   Стан: новий




1 ПРИЗНАЧЕННЯ

1.1. Стенд високовольтний Свпа призначений для:

  • випробування ізоляції кабелів і ін. Пристроїв і пристосувань постійною і змінною (50 Гц) високовольтною напругою;
  • пропалювання дефектної ізоляції кабелів з подальшим дожигом її;
  • визначення траси кабельних ліній;
  • топографічного визначення місць пошкодження кабельних ліній індукційним і акустичним методами;
  • визначення відстані до місця пошкодження кабелів напругою 0 , 4-10 кВ імпульсним безпрожоговим методом на високій і низькій напрузі.

    1.2. Умови експлуатації:

    • діапазон температур навколишнього повітря, оС - від мінус 20 до +40;
    • відносна вологість повітря при температурі 25 ° С - до 80%;
    • атмосферний тиск, мм рт. ст. - 650 & ndash; 800

      1.3. Харчування Свпа здійснюється від промислової однофазної мережі 220В, 50 Гц. Допускається живлення від автономного генератора електропостачання потужністю не менше 4,0 кВА. Для повної реалізації можливостей Свпа потужність генератора повинна бути не менше 10 кВА.

      & nbsp;

      2. ТЕХНІЧНІ ДАНІ

      2.1. ЗАГАЛЬНІ ТЕХНІЧНІ ДАНІ Свпа

      2.1.1.Пітаніе & ndash; однофазна мережа змінного струму частотою 502 Гц, напругою 22020В

      2.1.2. Струм, не більше, А, 30

      2.1.3. Маса обладнання, кг, не більше - 170

      2.1.4. Обслуговуючий персонал & ndash; 2 оператора (не менше)

      2.1.5. Термін служби, років, - 10

      & nbsp;

      2.2. Модуль керуючий.

      2.2.1. Максимальна вихідна напруга в режимі холостого ходу, кВ, 22

      2.2.2. Мінімальна вихідна напруга в режимі холостого ходу, кВ, 1

      2.2.3. Кількість ступенів пропалювання. 5

      2.2.4. Максимальний струм блоку пропалення в режимі короткого замикання, А, не менше 11

      2.2.5. Максимальна напруга допалювання в режимі холостого ходу, В, 500

      2.2.6. Максимальний струм допалювання в режимі короткого замикання, А, не менше 22

      2.2.7. Споживана потужність блоку пропалення, кВА, не більше, 16,8

      2.2.8. Потужність, що віддається в навантаження, кВА, не менше 11

      2.2.9. Режим роботи блоку пропалення & ndash; тривалий

      2.2.10. Маса, кг, не більше, 90

      2.2.11. Габаритні розміри, мм, 760х400х1000

      & nbsp;

      2.3 Модуль ГАУВ

      2.3.1. Ємність накопичувача, мкФ: 13.5

      2.3.2. Максимальна вихідна напруга, кВ, 18

      2.3.3. Максимальна енергія імпульсу розряду, Дж, потужність 2200

      2.3.4. Режими роботи:

      - ручний;

      - автоматичний з частотою проходження імпульсів розряду 0,4 Гц

      2.3.5. Габаритні розміри, мм, 760х400х1000
