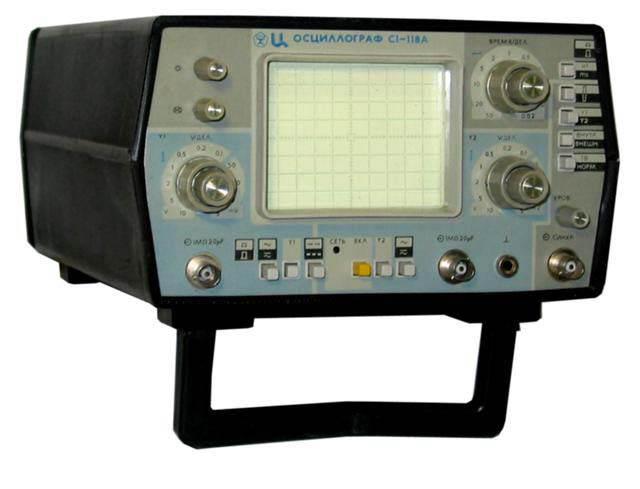

осцилограф С1-118А
|
Осцилограф & nbsp; С1-118А призначений для спостереження і вимірювання електричних сигналів з амплітудою 5 мВ - 400 В і тривалістю 80 нс - 0,5 с. P>
Основні технічні характеристики осцилографа & nbsp; С1-118А & nbsp ;: strong> p> Межа основної похибки при положенні 1:10 не більше 6%. & nbsp; p> < p> & nbsp; p> & nbsp; p> Замінює: С1-117, С1-125, С1-73, С1-77 p>
Смуга пропускання: 0-20 МГц.
Час наростання ПХ: 35 нс.
Коефіцієнти :
відхилення: 5 мВ / справ & nbsp; & mdash; 5 В / справ,
розгортки: 0,02 мкс / справ & nbsp; & mdash; 50 мс / справ.
Межа основної похибки коефіцієнтів відхилення розгортки: & plusmn; 4%. P>
Вхідний опір, ємність: 1 МОм, 30 пФ.
Калибратор:
Вихідна напруга & nbsp; & mdash; імпульси прямокутної форми з амплітудою 12 В, (похибка & plusmn; 2%).
Тип індикатора: ЕПТ 11ЛО9І.
Робоча частина екрану: 60х80 мм.
харчування: 220 & plusmn; 22 В, 50 & plusmn; 0,5 Гц або 60 & plusmn; 0,6 Гц.
потужність: 28 В * А. p>
Документації для скачування немає
