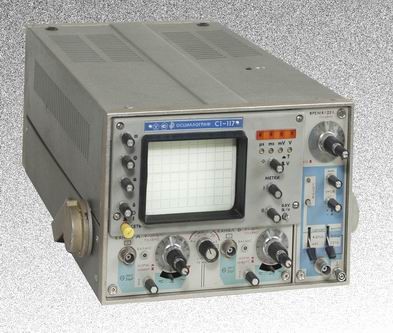

осцилограф С1-117
|
Осцилограф & nbsp; С1-117 призначений для візуального спостереження форми електричних сигналів в смузі частот від постійного струму до 10 МГц і вимірювання амплітудних і часових параметрів як методом каліброваної шкали, так і методом цифрових вимірювань. P>
Результати вимірювань виводяться на світлодіодний 4-розрядний індикатор. p>
Прилад С1-117 & nbsp; конструктивно виконаний у вигляді незалежних знімних блоків, що забезпечує високу технологічність і ремонтопридатність. p>
Основні технічні характеристики приладу С1 -117: strong> p> Час наростання ПХ: 35 нс. p> Коефіцієнт: Межі основної похибки коефіцієнтів відхилений розгортки: & plusmn; 4 %. p> Вхідний опір, ємність: 1 МОм, 35 пФ. p> Цифровий вимірювач: p> Межі основної похибки вимірювання амплітуди смузі частот до 3 МГц: & plusmn; (2-3,5)%. P> Межі основної похибки вимірювання часових інтервалів в діапазоні 100 нс - 1 з: & plusmn; (1-3) %. p> Тип індикатора: 11ЛО9І. p> Робоча частина екрану: 60х80 мм. p> Харчування: 220 & plusmn; 22 В, 50 & plusmn; 0,5 Гц або 220 & plusmn; 11 В, 400 & plusmn; 10 Гц, 27 & plusmn; 2,7 В. p> потужність не більше: & nbsp; Можлива заміна: С1-118А p>
Смуга пропускання: 0-10 МГц, 0-100 кГц (0,1-0,5 мВ / справ). p>
відхилення: 0,1 мВ / справ - 5 В / справ, з зовнішнім дільником 1:10 до 50 В / справ.,
розгортки: 0,05 мкс / справ - 0,5 с / справ (з 10-кратної розтяжкою). p>
від мережі змінного струму: 50 В * А, & nbsp;
від мережі постійного струму: 45 Вт. p>
Документації для скачування немає
