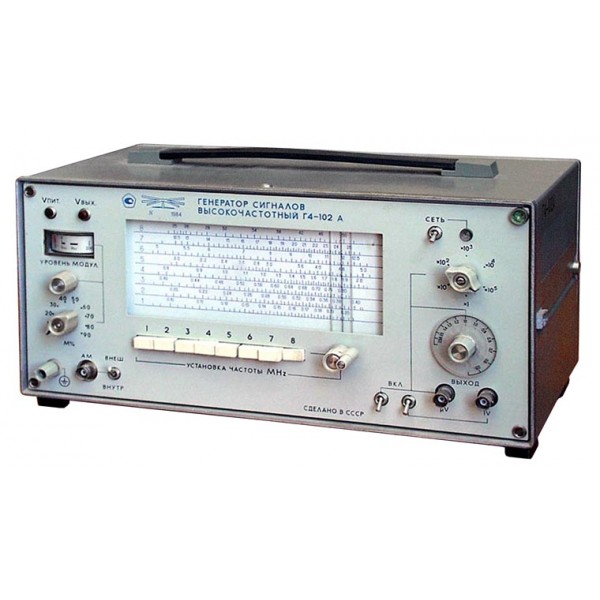

Генератор ВЧ Г4-102А
|
Генератор ВЧ & nbsp; Г4-102А & nbsp; призначений для регулювання, перевірки і дослідження параметрів радіоприймальних та антеннофідерних пристроїв. P>
Основні технічні характеристики приладу Г4-102А: strong> p> < p> Основна похибка установки частоти за шкалою: 1%. P> Додаткова похибка при зміні температури на 10 & deg; С: 0,3% + 250 Гц. P> Нестабільність частоти після прогріву протягом 1 годину: 0,00025 F + 50 Гц. p> Паразитна девіація частоти в режимі НГ: 0,000001 F + 50 Гц. p> Межі зміни вихідного каліброваного напруги: 0,1 мкв & ndash; 500 мВ. P> Найбільший рівень некаліброваного напруги: 1 В. P> Основна похибка установки опорного напруги: 12%. Нестабільність опорного напруги після прогріву: 1%. p> Коефіцієнт гармонік вихідного сигналу: 5%. p> Паразитна амплітудна модуляція в режимі НГ: 0,5%. p> Частота внутрішньої АМ: 1 кГц. p> Межі установки глибини модуляції: 0 & ndash; 90%. P> Основна похибка установки глибини модуляції: 10%. P> Основна похибка глибини модуляції при зовнішньої модуляції: 5%. Діапазон частот зовнішньої модуляції: 0,05 & ndash; 15 кГц. P> Межа зміни глибини зовнішньої модуляції: 0 & ndash; 90%. P> Коефіцієнт нелінійних спотворень вихідного сигналу: 5%. P> Девіація частоти при амплітудної модуляції з глибиною 30%: 0,000001 F + 250 Гц. P> Час готовності до роботи: 30 хв. p> Робоча температура: +10 + 35 град С. потужність: 15 В * А. p> < p> & nbsp; p> Рекомендована заміна: Г4-158, Г4-158А, Г4-200
Діапазон частот: 0,1 & ndash; 50 МГц. P>
Основна похибка установки ослаблення атенюатора: 18%. p>
Напруга зовнішнього модулюючого сигналу: до 1 В. p>
Відносна вологість повітря: 95%.
Напруга живлення, частота. p>
Живлення: 220 В, 50 Гц або 115 В, 400 Гц. p>
Маса: 8 кг.
Габарити: 360х160х200 мм. < / p>
Документації для скачування немає
