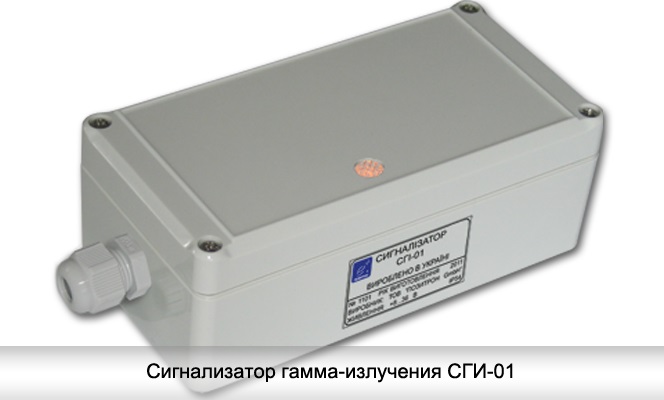

Сигналізатор гамма-випромінювання СГИ-01
|
Сигналізатор гамма-випромінювання СГИ-01 призначений для контролю збереження джерел гамма випромінювання, які розміщені в захисних контейнерах. Сигналізатор безперервно вимірює рівень гамма-випромінювання в точці його установки і виробляє сигнал тривоги в двох випадках: при несанкціонованому вилученні гамма-джерела з захисного контейнера і в разі несанкціонованого переміщення контейнера разом з джерелом за межі зони контролю сигналізатора. P>
При несанкціонованому вилученні джерела з контейнера відбувається підвищення рівня випромінювання в місці установки сигналізатора, що призводить до видачі сигналізатором сигналу тривоги. P>
При несанкціонованому переміщенні контейнера разом з джерелом за межі зони контролю сигналізатора рівень випромінювання зменшується, що також призводить до видачі сигналу тривоги. Сигналізатор є стаціонарний датчик рівня гамма випромінювання. Сигналізатор безперервно вимірює рівень гамма-випромінювання від контрольованого блоку гамма-джерела (БГІ), виробляє порівняння виміряного значення з верхнім і нижнім граничними значеннями. У тому випадку, якщо рівень гамма випромінювання стає нижче нижнього порога або вище верхнього порогу, сигналізатор виробляє сигнал тривоги. Верхній і нижній пороги сигналізатора встановлюються шляхом запису їх значень в пам'ять сигналізатора. P>
Сигналізатор встановлюється в місцях стаціонарного розміщення БГІ, що входять до складу радіоізотопних приладів технологічного контролю - плотномеров, рівнемірів, товщиномірів, конвеєрних ваг, гамма-реле і т. п. або до складу медичного обладнання для радіотерапії. p>
Сигналізатор виявляє: p>
а) розтин захисного контейнера з джерелом гамма-випромінювання (БГІ) - перевищення виміряних значень гамма-випромінювання над граничним значенням; p>
б) відсутність джерела гамма-випромінювання (БГІ) в контрольованій зоні - зниження виміряних значень менше порогового значення. p>
Відомості про апарат: p>
- Габаритні розміри: ширина - 80 мм, висота - 60 мм, глибина - 180 мм.
- Маса сигналізатора не більше 0,5 кг.
- Харчування сигналізатора здійснюється від джерела живлення постійного струму напругою від 8 до 36 В (номінальне значення 12 В).
- Струм, споживаний сигналізатором від джерела живлення, що не перевищує 250 мА при включенні (протягом 2 секунд під час запуску імпульсних перетворювачів) і 50 мА при безперервному режимі роботи. p>
Документації для скачування немає
