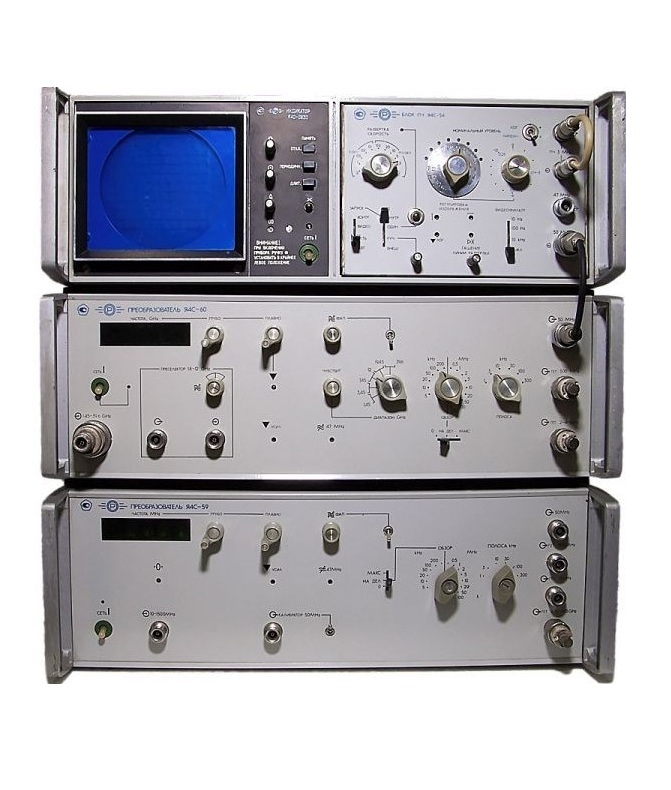

аналізатор спектра С4-60

Ціна: від 65000,00 грн.*
Наявність: на замовлення   Стан: новий




*- зазначена вартість не є публічною офертою, надана для ознайомлювальних цілей як середнє значення цін даного типу обладнання, як нового (в найбільш популярних комплектаціях), так і складського зберігання.

Аналізатор спектра С4-60 призначений для дослідження спектра періодичних сигналів довільної форми і модуляції, а також спектрів стаціонарних шумів.

Аналізатор спектру С4-60 призначений для спостереження і відносного вимірювання рівнів спектральних складових безперервних періодичних сигналів і періодично повторюваних радіоімпульсів по Осциллографическое індикатору по пам'ятною ЕПТ.

Особливості аналізатора спектра С4-60:

Аналізатор спектру С4-60 дозволяє здійснювати:

  • Вимірювання параметрів спектра безперервних коливань складної форми;
  • Вимірювання параметрів модульованих коливань;
  • Вимірювання параметрів паразитних і побічних коливань;
  • Вимірювання смуги випромінювання і позасмугових випромінювань;
  • Дослідження спектра повторюваних радіоімпульсів;
  • Панорамне спостереження.

    Прилад складається з трьох блоків: перетворювачів надвисокої частоти Я4С-59, Я4С-60 і індикатора осциллографического Я40-0830.

    Основні технічні характеристики приладу С4-60:


    Діапазон частот приладу, ГГц від 0,01 до 39,6
    Розбивка на наступні піддіапазони: 0,01-1,5; 1,45-3,45; 3,45-7,45; 7,45-12,0; 12,0-19,45;
    19,45-39,6
    Межі допустимого значення основної похибки вимірювання частоти вхідного синусоїдального сигналу, МГц ± (10-2 f +10) в діапазоні від 0,01 до 1 , 5ГГц
    ± (10-2 f + 2) з вбудованим калибратором
    ± 10-2 f в діапазоні від 1,45 до 39,6ГГц
    Межі допустимого значення похибки вимірювання частоти в робочих умовах, МГц ± (1,5х10-2 f +10) в діапазоні від 0,01 до 1,5 ГГц
    ± (1,5х10-2 f +2) з вбудованим калибратором
    ± 1,5х10-2 f в діапазоні від 1,45 до 39,6ГГц,
    де f-частота вхідного синусоїдального сигналу
    Номінальні значення смуг огляду встановлюються в межах від 50 кГц до 1000МГц в діапазоні частот від 0,01 до 1,5 ГГц і від 50 кГц до 2000 МГц в діапазоні частот від 1,45 до 39,6 ГГц дискретно з кроком 1,2,5
    Номінальні значення максимальних смуг автоматичної перебудови частоти, МГц 1500 в діапазоні частот від 0,01 до 1,5 ГГц
    Nх2000 в діапазоні від 1,45 до 39,6 ГГц,
    де N - номер робочої гармоніки першого гетеродина
    Смуги пропускна Канія на рівні - 3 дБ повинні, кГц 1,3,10,30,100,300
    Нестабільність частоти гетеродинов за 10 хв після часу встановлення робочого режиму в нормальних умовах не більше, кГц 500, при включеній системі фазового автопідстроювання частоти;
    Nх 1х103 при вимкненому системі ФАПЧ
    Паразитна девіація частоти гетеродинов приладу в режимі ОГЛЯД, Гц Не більше 350, при включеній системі ФАПЧ;
    Не більше 15х103 при вимкненому системі ФАПЧ
    Межі допустимого значення основної похибки відносного ослаблення ступеневої атенюатора НОМІНАЛЬНИЙ РІВЕНЬ,% ± 4 в нормальних умовах
    ± 6 в робочих умовах, при положенні атенюатора від 2,5 мВ до 8 мкв;
    Межі допустимого значення похибки відносного ослаблення плавного аттенюатора НОМІНАЛЬНИЙ РІВЕНЬ,% ± 12
    Межі допустимого значення основної похибки логарифмічною амплітудної шкали індикатора в межах від 0 до - 70 дБ, дБ ± 2 - в нормальних умовах
    ± 3 - в робочих умовах
    Нерівномірність Ампл удно-частотної характеристики приладу по входу змішувача, дБ Не більше 10
    Середній рівень власних шумів в смузі пропускання 1 кГц по входу змішувача, дБ мВт Не більше - 100 в діапазоні 0,01 - 1,5 - 3,45 ГГц < br> Не більше - 95 в діапазоні 3,45-7,45 ГГц
    Не більше - 90 в діапазоні 7,45-12,0 ГГц
    Не більше - 85 в діапазоні 12,0-19,45 ГГц
    Не більше - 70 в діапазоні 19,45-39,6 ГГц
    По входу преселектора, дБ мВт - 85 в діапазоні 1,8-3,45 ГГц
    - 80 в діапазоні 3,45-7 , 45 ГГц
    - 75 в діапазоні 7,45-12,0 ГГц
    Відносний рівень перешкод, по входу змішувача при впливі на вхід двох синусоїдальних сигналів рівних амплітуд з рівнем 0,1 мкВт і величиною розладу між ними 2 МГц , дБ Не більше - 60 в діапазоні від 0,01 до 1,5 ГГц
    Не більше - 50 в діапазоні від 1,45 до 3,45 ГГц
    Відносний рівень перешкод, по входу преселектора при впливі на вхід двох сигналів рівних амплітуд з рівнем 0,1 мкВт і величиною розладу між ними 100 МГц, дБ Не більше - 60 в діапазоні від 1,8 до 12 ГГц
    Рівень перешкод по дзеркальному каналу по входу преселектора в діапазоні частот від 1,8 до 12 ГГц, дБ Не більше - 60
    Хвильовий опір приладу в діапазоні частот від 0,01 до 12 ГГц, Ом 50 < br> Прилад має три види розгортки
    Внутрішня розгортка з різними видами запуску - Одиночний запуск;
    - Автоматичний запуск;
    - Автоматичний запуск з внутрішньої синхронізацією частотою мережі;
    - запуск від обвідної аналізованого імпульсного сигналу з розмахом не менше 3 клітин сітки ЕПТ
    Прилад забезпечує технічні характеристики після часу самопрогрева, ч Не менш 1
    Харчування від мережі змінного струму Напруга (220 ± 22) В
    Частота (50 ± 0,5) Гц < br> Напруга в мережі, ВА 400
    Габаритні розміри (кожного з блоків), мм 488 х 173 х 580
    Маса, (кожного їх блоків), кг 30
    Комплектація аналізатора Перетворювач Я4С-59 < br> Перетворювач Я4С-60
    Індикатор Я40-0830 з блоком Я4С-54 Замінює: С4-25, С4-27Возможная заміна: С4-77, С4-85
